电工理论知识-磁路与变压器

　在电工技术中，不仅要讨论问题，还要讨论磁路问题。因为很多电工设备与磁路都有关系，如电力系统中广泛应用的、电动机、发电机、电磁铁及电工测量仪表等。

　为了更好的学习变压器、电机、电器的工作特性及应用，首先要理解有关磁路的问题。磁路问题与磁场有关，与磁介质有关，而且磁场往往还与相关联，因此本节先从磁路、磁场及其基本物理量进行讲述。

　1．铁芯线圈、磁路工程应用
　　
　　实际中，大量的电气设备都含有线圈和铁芯。当绕在铁芯上的线圈通电后，铁芯就会被磁化而形成铁芯磁路，磁路又会影响线圈的电路。因此，电工技术不仅有电路问题，同时也有磁路问题。

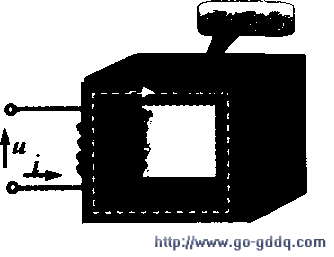

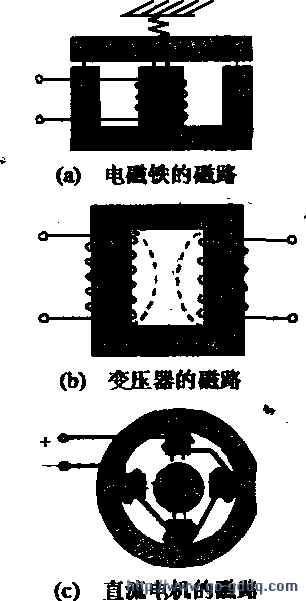

　常用电气设备铁芯如图所示，虚线方框表示磁路中的工作主的路径；虚线半圆表示通过空气闭合的极少部分漏磁通。



  　　   　　(1)磁路的基本物理量线圈通电后使铁芯磁化，形成铁芯磁路，如图所示。   　　1)磁通通过磁路横截面的磁力线总量称为磁通，用“中”来表示，单位是韦伯(Wb)。   　　均匀磁场中，磁通中等于磁感应强度B与垂直于磁场方向的面积s的乘积，即φ=BS。 　　磁通是标量，其大小反映了与磁场相垂直的某个截面上的磁场强弱情况。磁通在国际单位制中还有较小的单位称为麦克斯韦(Mx)，韦伯和麦克斯韦之间的换算关
