“PWM控制芯片+推挽结构驱动电路”构成的结构形式

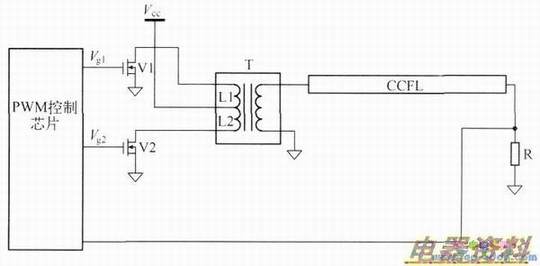

　“控制芯片+推挽结构驱动”构成方案的基本结构形式如下图所示。推挽驱动器只用到两只N沟道功率场效应管Vl、V2，并将升压T的中性抽头接于正v，两只功率管Vl、V2交替工作，输出得到交流，由于功率共地，所以驱动控制电路简单；另外由于变压器具有一定的漏感，可限制短路，因而提高了电路的可靠性。

　对于推挽结构的驱动电路，要求直流vcc的变化范围要小，否则，会使驱动电路的效率降低。因此，推挽结构不适用于笔记本电脑，但对于和液晶彩电非常理想，因为直流电源电压通常会稳定在±20%以内。

　电路工作时，在PWM控制芯片的控制下，使推挽电路中两个开关管Vl和V2交替导通，在一次绕组Ll和I2两端分别形成相反的交流电压。改变输入到Vl、V2开关脉冲的占空比，可以改变Vl、V2的导通与截止时间，从而改变了变压器的储能，也就改变了输出的电压值。需要注意的是，当Vl和V2同时导通时，相当于变压器的一次绕组短路，因此应避免两个开关管同时导通。
