“PWM控制芯片+全桥结构驱动电路”构成的基本形式

　“控制芯片+全桥结构驱动”构成方案最适合于直流非常宽的应用，因此几乎所有笔记本电脑都采用全桥方式。在笔记本电脑中，的直流直接来自系统的主直流电源，其变化范围通常在7V（低电池电压）~21V（交流）。另外，这种构成方案在液晶彩电、中也有较多的应用。

　全桥结构驱动电路一般由四只场效应管或四只构成，根据场效应管或晶体管的类型不同，该构成方案主要有两种结构形式，一种是采用四只N沟道沟道场效应管；另一种是采用两只N沟道沟道场效应管和两只P沟道场效应管。

　(1)全桥驱动电路采用四只N沟道场效应管
　　

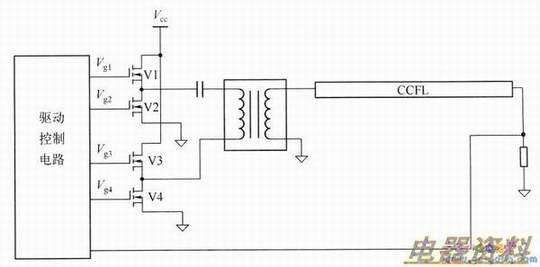

　　全桥驱动电路采用四只N沟道场效应管的结构形式如下图所示。

　电路工作时，在驱动控制的控制下，使Vl、V4同时导通，V2、V3同时导通，且Vl、V4导通时，V2、V3截止，也就是说，Vl、V4与V2、V3是交替导通的，使一次侧形成交流电压，改变开关脉冲的占空比，就可以改变Vl、V4和V2、V3导通与截止时间，从而改变变压器的储能，也就改变了输出的电压值。

　需要注意的是，如果Vl、V4与V2、V3的导通时间不对称，则变压器一次侧的交流电压中将含有直流分量，会在变压器二次侧产生很大的直流分量，造成磁路饱和。因此全桥电路应注意避免直流电压分量的产生，也可以在一次回路串联一个，以阻断直流。

　　(2)全桥驱动电路采用两只N沟道和两只P沟道场效应管
　　

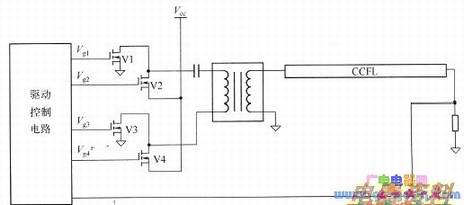

　　全桥驱动电路采用两只N沟道和两只P沟道场效应管的结构形式如下图所示。

　　电路工作时，在驱动控制IC的控制下，使V4、Vl同时导通，V2、V3同时导通，且V4、Vl导通时，V2、V3截止，也就是说，V4、Vl与V2、V3是交替导通的，使变压器一次侧形成交流电压。

　　在“PWM控制芯片+全桥结构驱动龟路”构成方案中，PWM控制芯片常采用OZ960、OZ970、OZ9910、BIT3105、BIT3106、MPS1010B、MP1OZ6、MP1OZ9、MP1038、BD9883、BD9884等。
