BJT的结构

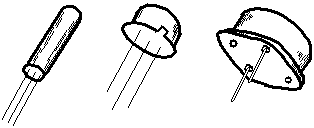

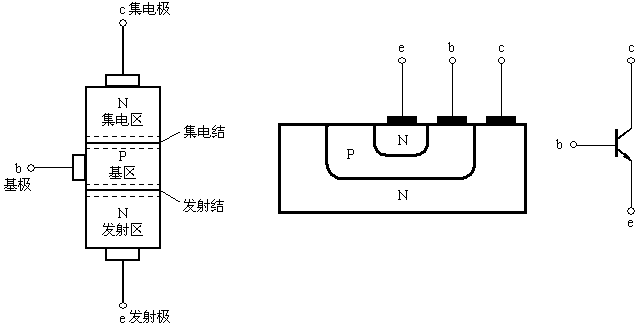

BJT又常称为。它有三个电极，常见的BJT外形如图1所示。根据结构不同，BJT 一般可分成两种类型：NPN型和型。其结构示意图、管芯剖面图及表示符号如图2所示。位于中间的P区称为基区，它很薄且杂质浓度低，位于上层的N区是发射区，势杂浓度很高；位于下层的N区是集电区，因而集电区面积很大，从三块半导体上各自接出的一根引线就是BJT的三个电极，它们分别叫做发射极e、基极b和集电极c，对应的每块半导体称为发射区、基区和集电区。发射区与基区间的PN结称为发射结，基区与集电区间的PN结称为集电极。

图2
