如何使用SignalTap II观察reg值?

使用环境：Qus II 7.2 SP1 + DE2(Cyclone II EP2C35F627C6)

在Ara提供的SignalTap II的tutorial中，大都强调trigger的使用，并且观察的都是wire，可是在实务上，常需要观察的是reg，如以下一个很简单的计数器

Verilog

1 module SignalTapII_register(
2   CK_50,
3   RESET_n
4 );
5
6 input CLOCK_50;
7 input RESET_n;
8
9 reg [31:0] counter;
10
11 always@(posedge CLOCK_50 or negedge RESET_n) begin
12   if (!RESET_n)
13     counter <= {32{1'b0}};
14   else
15     counter <= counter + 1;
16 end
17
18 endmodule

现在想用SignalTap II观察counter这个reg的值。

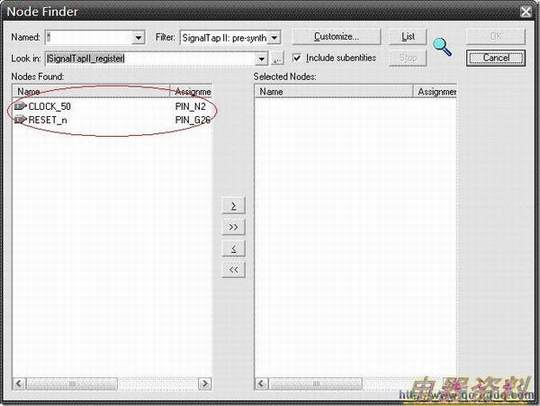

但很不幸的，在SignalTap II竟然看不到reg counter。

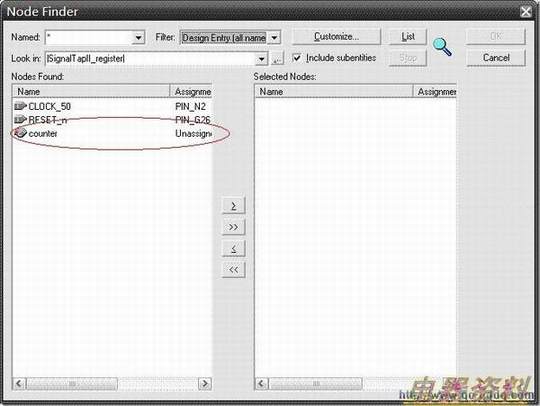

若选择Design Entry(all names)，是可以找到reg counter。

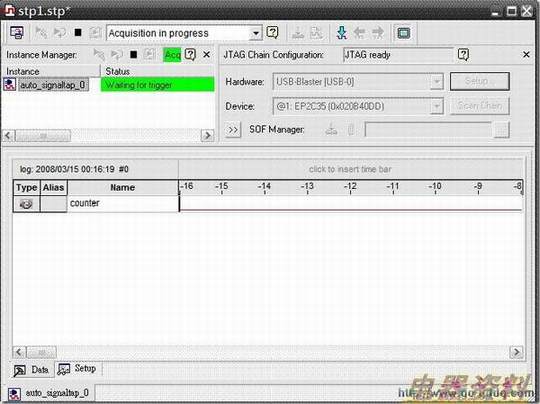

尝试将counter加进去后，用Quartus II重新编译，并执行SignalTap II，却发现counter值都是0，显然不合理。

我发现了一个方法，可以在SignalTap II显示reg值，若有人有更好的方法，欢迎告诉我。我们试着将Verilog改成如下所示

Verilog

1 /*
2  (C) OOMusou 2008 //oomusou.cnblogs.com
3
4  Filename    : SignalTapII_register.v
5  Compiler    : Quartus II 7.2 SP1
6  Description : Demo how to debug reg in SignalTap II
7  Release     : 03/15/2008 1.0
8 */
9
10 module SignalTapII_register(
11   CLOCK_50,
12   RESET_n,
13   oCounter
14 );
15
16 input CLOCK_50;
17 input RESET_n;
18 output [31:0] oCounter;
19
20 reg [31:0] counter;
21 assign oCounter = counter;
22
23 always@(posedge CLOCK_50 or negedge RESET_n) begin
24   if (!RESET_n)
25     counter <= {32{1'b0}};
26   else
27     counter <= counter + 1;
28 end
29
30 endmodule

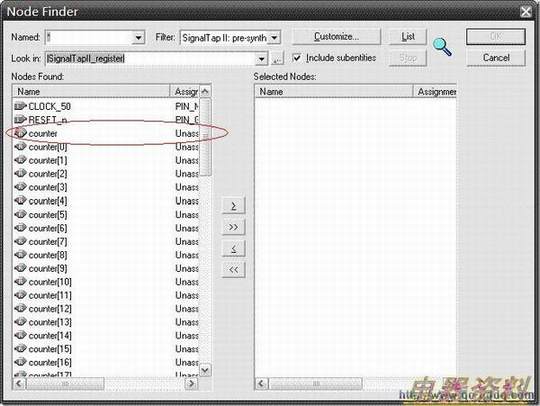

和之前的程式的差异，在于我多了一个output oCounter，然后在21行将reg counter assign给oCounter，利用Quartus II重新编译后，再用SingnalTap II观察，发现多了reg counter。

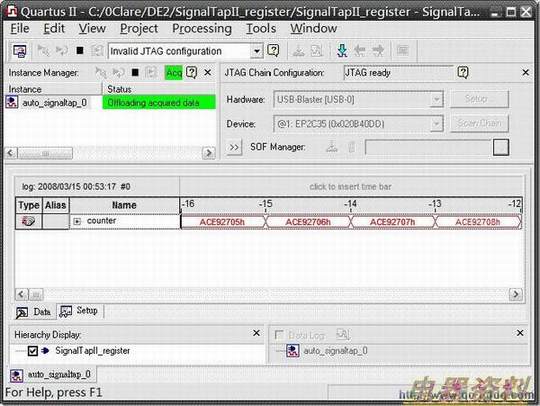

将reg counter加入后，使用Quartus II重新编译，并执行SignalTap II观察之，就可观察到reg counter的讯号。

工具真的很重要，SignalTap II让我们可以观察wire和reg的讯号，这对debug非常重要。



(
