数字电路的数据选择器

　在多路数据传送过程中，能够根据需要将其中任意一路挑选出来的，称为数据选择器。

　数据选择器可实现将数据源传来的数据分配到不同通道上，因此它类似于一个单刀多掷开关，如下图所示。



　　数据选择器根据地址选择信号，从而将输入数据分配到相应的通道上。两个74LS153芯片可构成八位数值比较器时，可将低位的输出端和高位的比较输入端对应相连，高位芯片的输出端作为整个八位比较器的比较结果输出端。

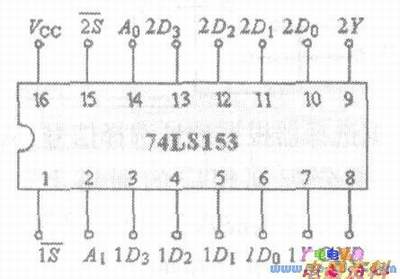

　　如图所示，在集成数据选择器74LS153中，D0～D3是输入的四路信号；A0、A1是地址选择控制端；S(的反)是选通控制端；Y是输出端。输出端Y可以是四路输入数据中的任意一路。

　　集成数据选择器的规格很多，常用的型号有74LS151、CT4138八选一选择器，74LS153、CT1153双四选一等。

　　【提示】集成数据选择器的管脚排列图及功能真值表均可在电子手册上查到，关键是要看懂功能真值表，理解其逻辑功能，从而正确选用型号。
