液晶彩电电路图中电路符号和走向标注特点

　液晶电视中符号标注和信号走向与普通CRT彩电相比有很大不同，其特点是：一是主芯片部分引脚功能的标注具有数字信号特征，特别是其数字信号处理电路间的输入／输出接口更是如此；二是由于电路画在多张图纸上，信号的走向不再用线条与相关电路直接连接，而是以字母或词组进行描述；三是电路图上供电的标注基本上均带有后缀。那么，液晶电视的电路原理图为什么要这样设计呢？究其原因有三：一是电路中大量使用了数字信号处理电路，不同数字电路之间的信号传输采用了数字传输方式；二是集成块的集成化规模较大，集成块内部由多个模块电路组成，这些模块电路既有数字电路，又有模拟电路。三是由于电路中主芯片的引脚较多，电路原理图若采用传统方式制作，图上线条会出现很多交叉点，增加看图难度。

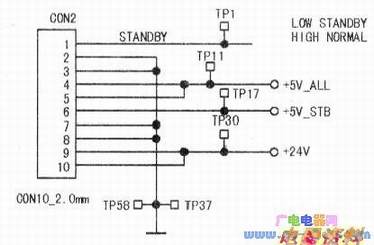

　下图是长虹LS23机芯液晶电视与主板（又称“信号处理板或数字板”）之间的接口电路。从下图中可以看出，开关输往主板的电压有+5V_ALL、+5V_STB、+24V三种不同的电压。

　其中，24V电压的标注方式与普通CRT彩电一样，+5V电压的标注方式则与普通CRT彩电完全不同。我们知道在CRT彩电中，开关输出电压或稳压器的输出电压也有带后缀的，但后缀往往用数字表示，而不是用英文字母。如CRT彩电开关电源的两组+5V输出电压，就通常采用的是+5V、+5V-1或+5V-2等标注方式注明其输出电压作用的不同。实际上，液晶电视中电压标注采用英文字母作为后缀比CRT彩电采用数字作为后缀标注的电压更为直观，更能体现电路的作用、特点和电压的去向。如下图中的5V_STB，其后缀“STB”代表电视机不论工作在待机状态，还是正常工作状态，5V_STB电压这一路都有+5V电压输出。

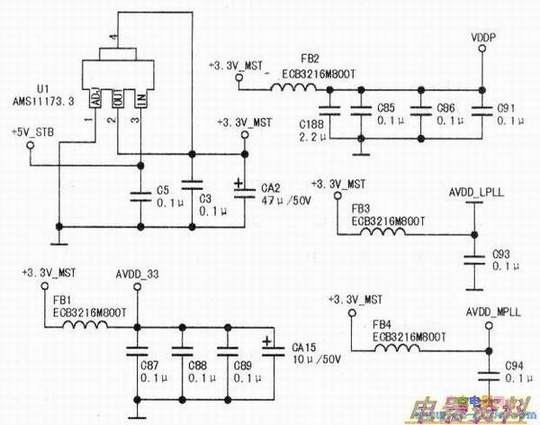

　　开关电源输出电压标注的符号如此，主板上的稳压电路（又称“DC-DC转换电路”）输出电压所标注的符号又何尝不是如此。下下图为长虹LS23机芯液晶电视中的3.3V稳压电路和输出电压去向原理下图。稳压器的输出电压和经LC后形成的电压不仅用英文字母表示，而且基本上都带有后缀，如下下图中Ul(AMS11173.3)组成的电路为3.3V稳压器，5V_STB电压经Ul稳压后输出电压为3.3V，但其电压的标注上，并没有标注成3.3V，而是标注成3.3_MST。我们还看到，3.3V稳压器输出的3.3V电压经LC后，虽然仍为3.3V，但在电压的标注上却分别标注成了VDDP、AVDD_L、AVDD_33.AVDD_MPLL。

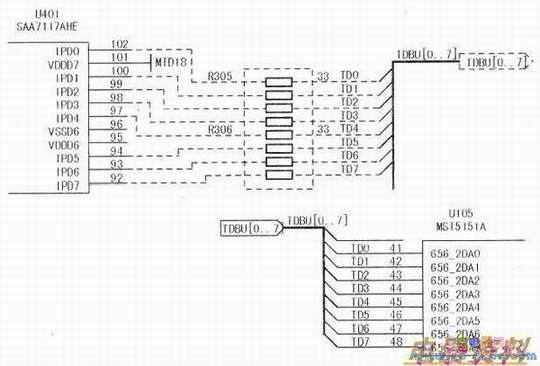

　　下图为长虹LS10机芯液晶彩电中变换电路与变频处理电路之间的信息传输电路。下下图中的U401(SAA7117AHE)是视频处理和A/D变换专用芯片，U105是变频处理和上屏信号形成专用芯片。在长虹LS10机芯液晶彩电中，不同视频信号经U401处理后，以数字信号的方式送往变频处理电路U105进行变频处理。大家看，下下图中U401的信号输出标注方式，最后标注的代表信号的符号是“TDBU[0.7]”，这中间的[0..7]代表什么呢？它代表的是8位数字信号，如果电路下图中标注的符号为“[0..16]，则表示不同数字信号处理芯片之间信号传输为16位数字信号。
