液晶彩电数字信号波形

　(1)数据信号波形
　　

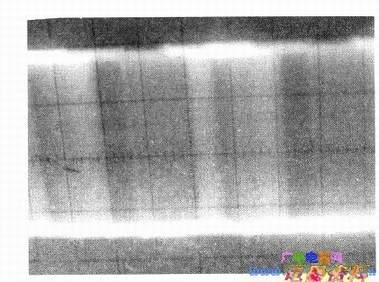

　　由于数字格式的数据信号属于非信号，因此使用普通示波器很难看出数据信号单个脉冲波形，使用示波器检查数据信号是主要看其有无波形，下图所示为一液晶彩电数字视频输出的数字视频数据信号实测波形。



　　(2)时钟信号波形
　　

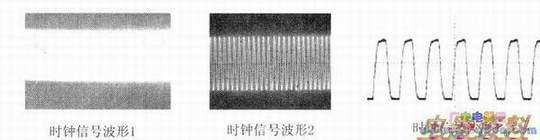

　　由于液晶彩电中时钟信号较高（以常用的数字式解码电路VPC3230为例，其系统主时钟频率为20.25M，而输出时钟信号频率可以有13.5MHz、16 MHz、18MHz），因此，根　　据使用示波器的档次不同，有的只能看出一片脉冲波形，分不出单个脉冲，有的只能看出正弦波的时钟信号波形，使用较高档的示波器则可以看到比较规矩的方波形状的时钟信号波形，如下图所示。

　　(3)行／场同步信号波形
　　
　　行场同步信号波形与CRT彩电基本相同，如下图所示。
