液晶彩电数字信号处理电路之间信号的传递形式

　(1)数字信号处理之间信号传递方式之一
　　

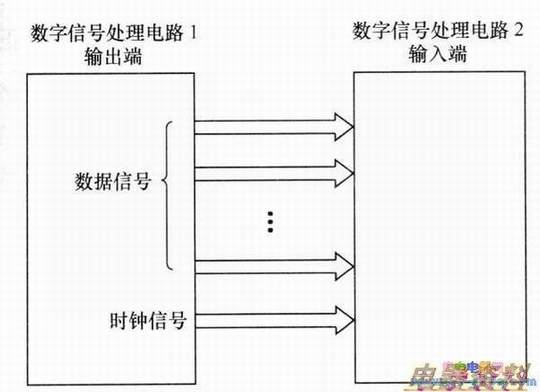

　　下图为液晶彩电数字信号处理电路之间信号传递方式之一的示意框图。两个电路之间在传递信号时只使用了数据线和时钟信号线。这种方式的传递的数据信号中包含有有效显示数据选通信号DE，行同步信号HS，场同步信号VS。对DE、HS、VS不必设置单独的传输线。例如HDMI信号、DVI信号、LVDS信号的发送电路与接收电路之间就采用了这种方式。

　时钟信号的传递根据不同的信号格式有的采用单线（单端），使用一根信号线的传输方式，也有的采用差分信号传输方式，即一正一负，两个时钟信号同时传输（HDMI、DVI、LVDS的数据信号和时钟信号都采用差分信号方式）。



　(2)数字信号处理电路之间信号传递方式之二
　　

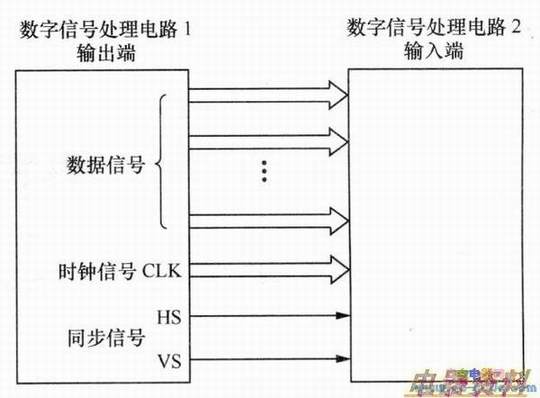

　　下图为液晶彩电数字信号处理电路之间信号传递方式之二的示意框图。两个电路之间在传递信号时使用了数据线和时钟信号线传递视频数据和时钟，同时设置了行同步信号传输线和场同步信号传输线。例如数字式电路有时就采用这种方式输出数字视频信号。

　　(3)数字信号处理电路之间信号传递方式之三
　　

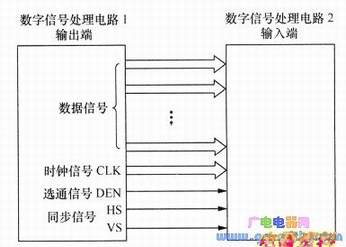

　　下图为液晶彩电数字信号处理电路之间信号传递方式之三的示意框图。两个电路之间在传递信号时使用了数据线DATA、时钟信号线CLK、选通信号线DE、行同步信号线HS、场同步信号线VS传递不同种类的信号。例如液晶彩电中的图像缩放电路Scaler与LVDS信号发送电路之间就常常采用这种信号传递方式。
