共同接地系统与独立接地系统

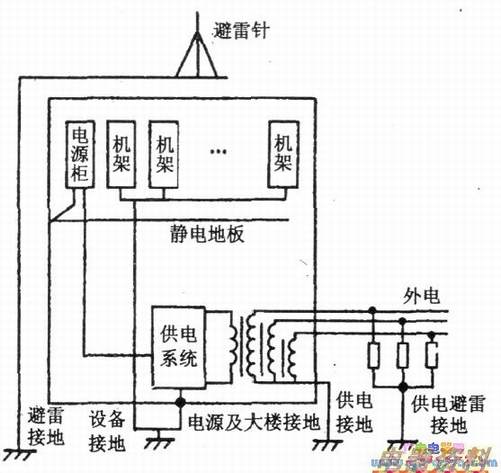

　传统的接地一般采用独立接地，即避雷接地、工作接地和保护接地是各自独立系统（如下图所示），并要求通信接地装置与避雷接地装置的接地体间距不应小于20m。近年来发现采用独立接地方式的计算机网络和有线电视网络，特别易遭雷击，如接地系统之间由地电位反击引起(Modem和网卡首先)。其次，一幢楼房分别做几个相互独立，没有电气连接的接地装置相当困难（尤其是在城市），各接地体之间至少要几米乃至20m，基于上述两个原因，独立接地系统已不适应现代通信、有线电视和计算机网络的发展。



　“共同接地”是指所有接地体连成一体，作用是为了防雷安全，因此牺牲其他接地的作用，例如；对于电子设备防干扰，要求单点接地，否则在地线两处接点上的电位差会反馈到电子线路里，成为干扰信号。而从防雷的要求看，均压才能避免反击。

　“共同接地”状态下的接地取值，应采用几个接地的其中最小一个取值，如防雷接地规定为4Ω，保护接地规定为4Ω，工作接地规定为2Ω，则共同接地应取2Ω。

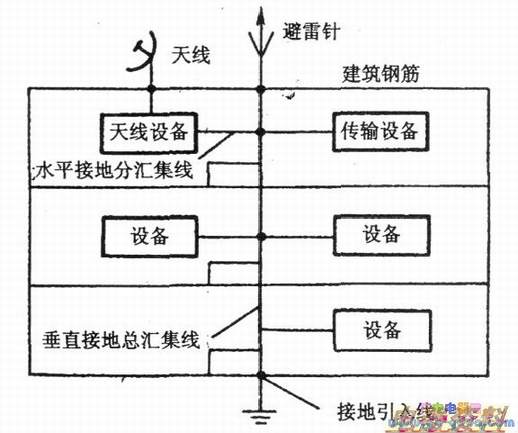

　“共同接地”的接地方式在工程中的应用是有条件的，首先是严格的一点接地方式，不是随意的混接和就近接地。下图是共同接地示意图。
