手机视频输出接口 Micro HDMI(D型)接口



     谈到视频接口，HDMI当然不能缺席。HDMI（High-Definition Multimedia Interface）是针对多媒体影音设备所开发的传输接口，可同时传输高达8声道的音讯信号，支持非压缩式的数字数据传输，可有效降低数/类转换所造成的信号干扰与衰减。不过我们都知道，HDMI是为桌面设备设计的，它硕大的接口并不适合在手机和其他便携式电子产品中的使用。因此在最新的HDMI 1.4规范定义了一种新的HDMI微连接器（D型）。

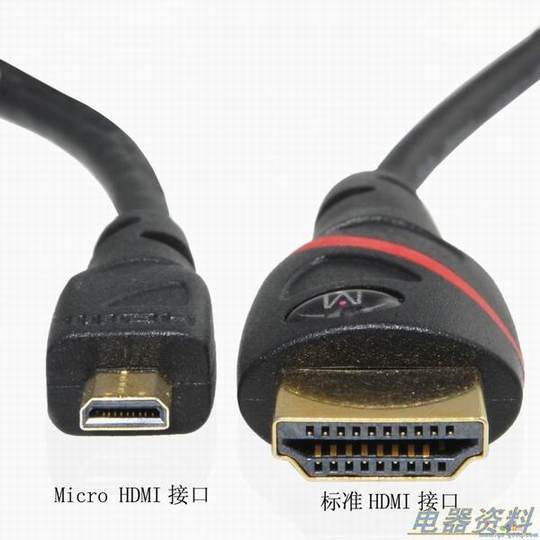

　　HDMI微连接器保留了标准的19脚设计，但尺寸缩小，与mro-USB连接器相仿，并可以输出4倍的1080P（4K x 2K）信号及支持3D视频格式。而且19针脚中有12针是用于传输视频、音频信号，有3针是用于控制信号，这大大扩展了接口应用空间。像MOTO的部分采用Micro HDMI接口的高端手机都具有所谓的“Webtop”功能，这个功能可以极大地扩展手机的功能，例如MT917，只要接上 HDMI接口，调到相应的模式，就会发现此时的手机变成了一个触摸屏模拟的键盘和，而视频输出的内容也变成了一台Android平板的界面，跟原来手机的界面相比可算是面目全非了。

　　不过，Micro HDMI仍采用19个针脚设计相对之类设备而言仍是太复杂了，更多的引脚数同时也意味着需要更高的成本。因此Micro HDMI接口并不被市场完全接受，很快就被采用micro-USB物理界面的MHL所取代。
