小信号平方律检波器电路原理介绍

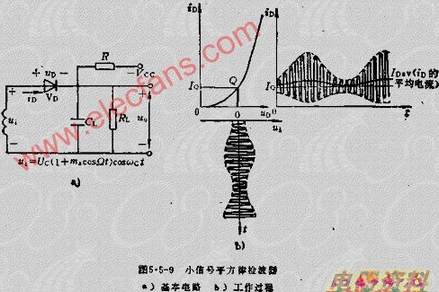

小信号（一般输入在0.2V以下）检波是利用伏安特性曲线的弯曲部分。其基本如图5.5-9所示。-V通过R对二极管VD加入正偏压，使工作点Q置于特性曲线的弯曲部分。若忽略输出电压的反作用，则工作过程如图5.5-9B所示。设输入信号U1为单音余弦调幅信号即UI=UC（1+MACOSOT）*COSWCT时，二极管的ID变为非对称波形其中包含信号成分，经，就会得到原调制信号。

当忽略输出电压UO的反作用，经分析，流过VD的电流ID为：

式中A1、A2为VD的伏安特性展开系数；IDAV为ID中的平均电流；ID1为ID中波分量WC的。

依上式可得平方律检波器的各项指标为电压传输系数KD为：KD=A2RLUC

一般UC是很小的，故其KD也小即检波效率低。输入为：R1D=UC/ID1=1/A1

1/A1实际为二极管工作点处特性曲线斜率的倒数，相应于二极管导电RD所以R14=RD，数值较小。

非线性系数为：KF=1/4M

当MA=100%时，KF=25%，故其非线性失真较大。

由于此类检波器存在如上缺点，因此，在通信接收机中很少采用，而在测量仪表中应用较多。
