彩电保护电路基础知识

　　彩色电视机中的、行输出电路、伴音电路、场输出电路等，工作于高或大状态，故障率较高，且上述电路的损坏，往往波及其他电路连锁损坏。为了避免故障扩大，在彩色电视机中，多设有保护电路，对上述高电压、大电流电路的工作状态进行监测，当被监测电路发生过压、过流等现象时，采取保护措施。
　　
　　彩电中的保护电路结构大多由故障检测电路、电压翻转电路、保护执行电路三部分构成。故障检测电路对被检测的电压或电流进行检测，并将检测结果送到电压翻转电路，当被检测的电压或电流超过设定值时，故障检测电路将检测后的故障信息送往电压翻转电路，产生保护控制电压，驱使保护执行电路动作，迫使被保护电路退出工作状态或进入相应的保护状态，达到保护的目的。
　　

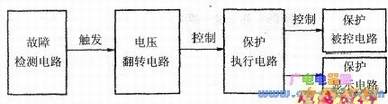

　　下图是常见保护电路的结构图，在实际的彩电保护电路中，根据需要有所增减。如有的故障检测电路兼作保护电压翻转电路，有的保护电压翻转电路兼作保护执行电路等。

　维修保护电路，首先要确定保护电压翻转电路是否发生翻转，输出保护启动电压，然后确定是哪个检测电路向翻转电路送入的保护触发电压，最后对被检测故障电路进行检查和维修。如果被检测电路正常，则是检测电路本身故障引起的误保护，应对检测电路本身进行测量和检修，排除误保护故障。
