车用点火开关

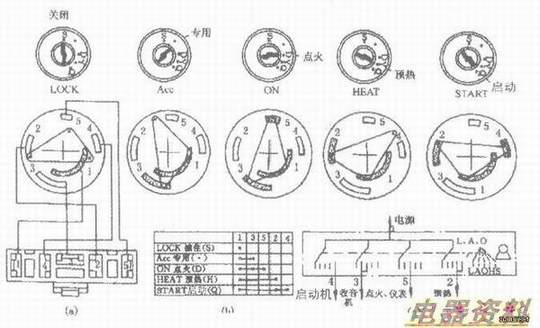

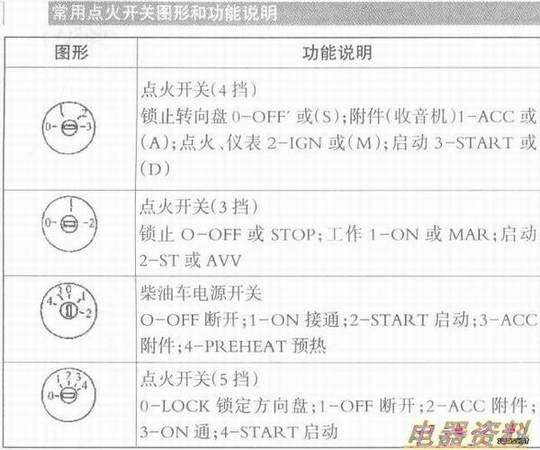

　点火开关在图中的表示方法有多种，常见的有结构图法、表格法和图形符号法等三种，见下图。下面以点火开关为例，介绍主电路中开关的表示方法。

　点火开关的功能主要有：锁住转向盘转轴(K挡)，接通点火仪表指示灯(ON或挡)，启动(ST或START挡)、为附件供电(A挡，主要是收放机专用)，如果用干柴油车则增加发动机预热功能(HEAT挡)。

　需要说明的是，在启动挡和预热挡，因为消耗很大，开关不宜接通过久。所以，这两挡不能自行定位，在操作时必须用手克服弹簧力，扳住钥匙；一松手就弹回点火挡。
