变容二极管
是一种利用半导体二PN结随外加反向偏压变化而变化的原理制成的半导体。二极管的PN结都具有结，当加反向时，阻挡层加厚，结电容减小，所以改变反向电压的大小可以改变PN结的结电容大小，等同可变电容。结电容一般只有几个皮法，至多一、二百皮法，所以变容二极管都用于高频，例如作为电视接收机回路中的可变电容器。常见的有2AC、2、2DC等系列。
图4-17是变容二极管的电路图形符号。
变容二极管属于反偏压二极管，改变其PN结上的反向偏压，即可改变PN结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的关系是非线性的。

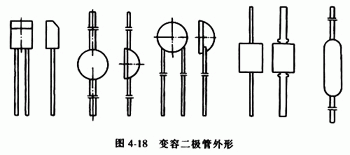

变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。

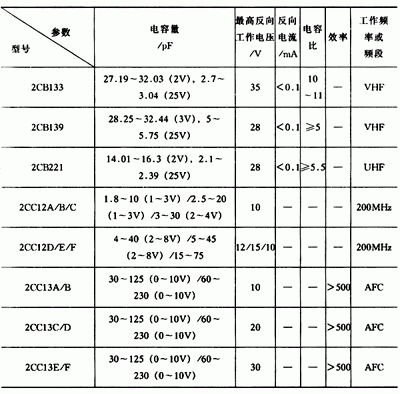

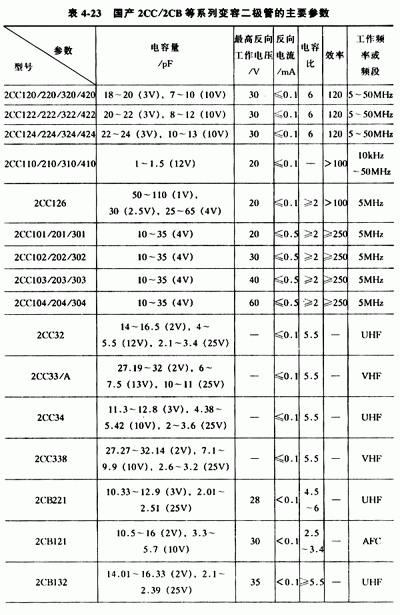

2．常用的变容二极管 常用的国产变容二极管有2CC系列和2CB系列，表4-23为其主要参数。

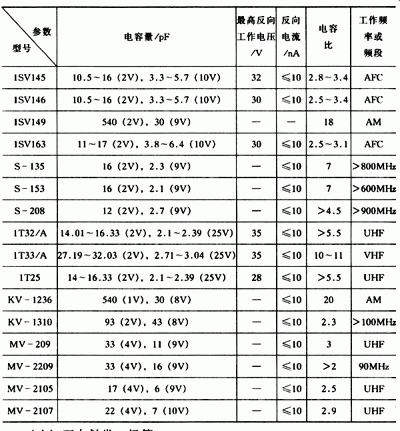

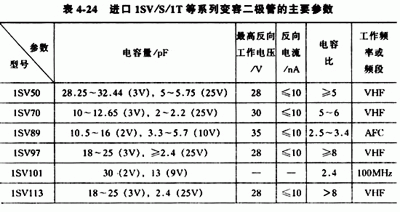

常用的进口变容二极管有S系列、MV系列、KV系列、1T系列、1SV系列等，表4-24为其主要参数。
