电气图导线的一般表示方法

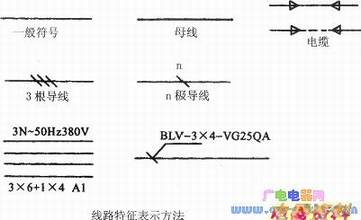

　　(1)导线的一般符号。如下图所示，表示一根导线、导线组、电线、电缆、传输、母线、总线等。这些符号可以根据具体情况加粗、延长或缩小。
　　
　　(2)导线根数的表示方法。当用单线表示一组导线时，为了表示导线的根数，可在单线上加一短斜线(45°)表示；根数较少时，用短斜线条数表示，如下图所示；较多时，用一条短斜线加数字表示，下图所示。
　　
　　(3)导线特征表示方法。导线特征通常采用字母、数字标注。在很多电气图中，还需要表示出导线材料、截面、、等特征，可加注识别标志，在导线上方、下方或中断处标注。下图中，表示该电路有3根相线，一根中性线(N)，交流频率为50，电压为380V，相线截面积为6mm2(3根)，中性线为4mm2（1根），导线材料为铝。在某些图（安装平面图）中，若需要表示导线的型号、截面、安装方法等，可采用图l的方式标注，导线型号为BLV（铝芯塑料绝缘线），截面为4mm2；安装方法，用管径φ25m塑料管(VG)沿墙暗敷(QA)。
　　

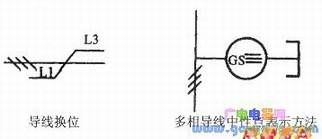

　　(4)导线换位及其他表示方法。在某些情况F需要表示电路相序的变更、极性的反向、导线的交换等，则可采用下图的方式表示，表示L1相与L3相换位。
　　
　　若需要表示多相系统电路的中性点，可采用下图的表示方法，三相同步电动机(CS)，一端引出连接成Y形，构成中性点；另一端输出至三相母线。
