什么是逆变电路

　　逆变也称(Inverter)、背光灯驱动电路或背光灯，其作用是：将输出的低压直流电转换为FL（冷阴极荧光灯）所需的1500～1800V的交流电。在液晶彩电中，逆变电路一般独立做成一个条状电路板，且输出的交流很高，故逆变电路也俗称为高压条或高压板。
　　
　　一般的高压条的输入电压为8～15V，输出为8mA左右，输出为45～75k，输出工作电压为几百伏至上千伏，多数为600V左右。
　　
　　高压条的输入端大体上有4个信号：一是，小屏幕一般为12V，大屏幕一般为+24V；二是接地端；三是背光开启／关断控制端(ON／OFF)；四是亮度调整端(ADJ)。
　　

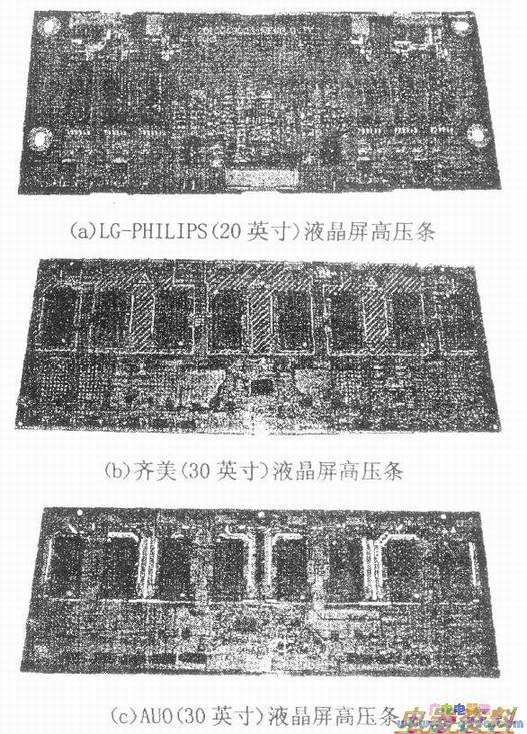

　　通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。下图所示为几款液晶彩电高压板实物图。
　　
　　高压条的输出口接CCFL背光灯管，每个输出口由两根线组成：一根为高；另一根为低电平。由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。另外，需要说明的是，高压条的输出接口有窄口和宽口之分。
