液晶彩电逆变电路的组成

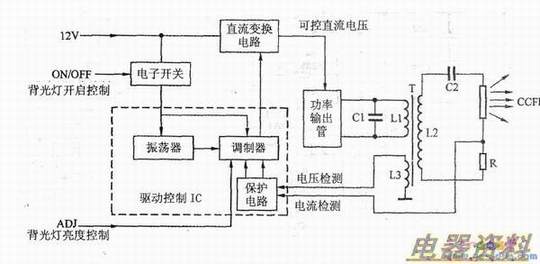

　　液晶彩电的逆变有很多形式，下图是一种比较常见的结构形式。从下图中可以看出，该逆变电路主要由驱动控制电路（、）、直流变换电路、驱动电路（功率输出管及高压）、保护检测电路、谐振、输出取样电路、FL背光灯等组成。
　　
　　在实际的背光灯逆变电路中，常将振荡器、器、保护电路集成在一起，组成一块小型，一般称之为驱动控制。
　　
　　下图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号一般来自微控制器(MCU)部分。当液晶彩电由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号（高/低变化信号），振荡器接收到信号后开始工作，产生40～80k的振荡信号送入调制器，在调制器内部与MCU部分送来的亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流，为功率输出管供电。功率输出管及外围Cl和变压器绕组Ll(相当于)组成自激振荡电路，产生的振荡信号经功率放大和高压变压器升压耦合后，输出高频交流高压，点亮背光灯管。
　　
　　为了保护灯管，需要设置过流和过压保护电路。过流保护检测信号由串联在背光灯管上的取样R上取得，输送到驱动控制IC。过压保护检测信号从L3上取得，也输送到驱动控制IC。当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。
　　
　　当调节亮度时，亮度控制信号加到驱动控制lC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使高压变压器输出的信号幅度、CCFL两端的高压幅度发生变化，达到调节亮度的目的。
　　
　　该电路只能驱动一只背光灯管，由于背光灯管不能并联和串联应用，所以，若需要驱动多只背光灯管，必须由相应的多个高压变压器输出电路及相适配的激励电路来完成。
