液晶彩电LVDS发送IC的输出信号及信号格式

　　(1) LVDS发送的输出信号
　　
　　LVDS发送IC将并行的TTLRGB数据信号转换成串行的LVDS信号后，直接送往液晶面板侧的LVDS接收IC。
　　
　　LVDS发送IC的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号。由于LVDS发送IC是以差分信号的形式进行输出，输出信号为两条线，一条线输出正信号，一条线输出负信号。
　　
　　——时钟信号输出LVDS发送lC输出的时钟信号与输入时钟信号（时钟信号）频率相同。时钟信号的输出常表示为：TxCLK OUT-和TxCLK OUT+（Tx表示发送）。
　　
　　-LVDS串行数据信号输出不同的发送IC，其包括的通道不同，以4通道LVDS发送lC为例，它有3个数据输出通道和1个时钟通道，其数据输出信号常按以下方式表示：TxOUTO-、TxOUTO+，TxOUTl-、TxOUTl+, TxOUT2-、TxOUT2+。
　　
　　如果只看图，我们是不能从LVDS发送IC的输出信号TxOUTO-、TxOUTO+，TxOUTl-、TxOUTl+，TxOUT2-、TxOUT2+中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的（或者说这些数据的格式是怎样的）。事实上，不同厂家生产的LVDS发送IC，其输出数据排列方式可能是不同的，因此，液晶彩电主板侧LVDS发送IC的输出数据格式必须与液晶面板LVDS接收IC要求的数据格式相同，否则，主板与液晶面板不匹配，这也是修理液晶彩电更换液晶面板时必须考虑的一个问题。
　　

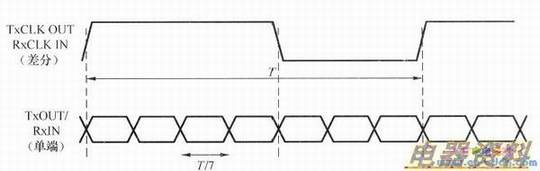

　　LVDS发送IC在一个时钟脉冲内，每个数据通道都输出7位的串行数据信号，也就是说LVDS发送IC以3.5倍的输入时钟频率输出数据，如下图所示。

　　(2) LVDS发送IC输出信号的格式
　　
　　LVDS发送IC输出信号的格式是指LVDS发送IC输入的RGB数据RO～R7（6位液晶面板时为RO～R5）、GO～G7（6位液晶面板时为GO～G5）、BO～B7(6位液晶面板时为B0～B5)，以及行场同步信号HSYNC、VSYNC，有效显示数据选通信号(DE)在各个输出通道中数据位的排列顺序。由于几个大的LVDS生产厂家制定了不同的标准，因此，也存在着几种不同的LVDS发送IC数据输出格式，在更换主板或更换液晶显示器面板时，必须弄清LVDS接口液晶面板所要求的LVDS信号格式，使液晶显示器主板侧LVDS发送IC的输出数据格式与液晶面板LVDS接收IC所要求的数据格式相同。
　　
　　在液晶彩电使用的液晶面板中，使用最多的LVDS信号格式为VESA LVDS信号格式与JEIDA LVDS信号格式。
　　
　　LVDS是美国NS公司开发的接口技术，其制定的LVDS信号格式后来被VESA（美国视频电子标准协会）采纳为VESA LVDS信号格式进行推广。有时VESA LVDS信号格式也被称为NS LVDS信号格式，或NON-JEIDA LVDS信号格式（非JEIDA信号格式）。
　　
　　JEIDA是日本电子工业发展协会的简称，JEIDA LVDS信号格式是日本电子工业发展协会在显示器数字接口标准DISM中制定的LVDS信号格式。
　　
　　目前多数厂商生产的TFT-液晶面板都支持这两种格式，在液晶屏驱动板接口上留有一个LVDS信号格式选择端，通过这个端口加上高低电平来适应数字板不同的LVDS信号格式输出，该端口开路时即为屏的默认格式。除三星SS液晶面板的默认格式是JEIDA外，其他如LG、奇美CM、友达AU、中华CH、广辉QDI等液晶面板的默认格式是VESA。有关LVDS信号格式的控制信号下面还要介绍。
　　
　　需要注意的是，除了VESA和JEIDA LVDS信号格式外，还有其他种类的LVDS信号格式。
　　
　　在更换液晶显示器主板或更换液晶显示器面板时，必须弄清LVDS接口液晶面板所要求的LVDS信号格式，使液晶显示器主板侧LVDS发送IC的输出数据格式与液晶面板LVDS接收IC所要求的数据格式相同，否则，即使都是LVDS信号接口，但LVDS信号格式不同，也不能直接进行代换，否则图像显示不正常。如JEIDA格式LVDS信号输入到默认格式为VESA LVDS格式的LG面板时，图像噪波很大。
