PWM控制芯片+Royer结构驱动电路构成的基本形式

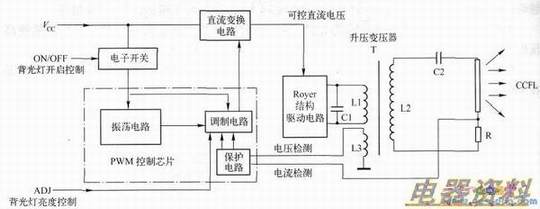

　　“控制芯片+Royer结构驱动”构成方案的基本结构形式如下图所示。

　从图中可以看出，该高压板电路主要由驱动控制电路（、）、直流变换电路、Royer结构驱动电路、和检测电路、FL等组成。在实际的高压板中，常将振荡器、器、保护电路集成在一起，组成一块小型，一般称为PWM控制芯片。

　图中的ON/OFF为振荡器启动／停止控制信号输入端。该控制信号来自主板微控制器(MCU)，当液晶彩电由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号（高／低变化信号），振荡器接收到信号后开始工作，产生40~80k的振荡信号送人调制器，在调制器内部与MCU部分送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。功率管及外围Cl和绕组Ll（相当于）组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。

　为了保护灯管，需要设置过电流和过电压保护电路。过电流保护检测信号从串联在背光灯管上的取样R上取得，输送到驱动控制芯片。过电压保护检测信号从L3上取得，也输送到驱动控制芯片，当输出电压及背光灯管工作电流出现异常时，驱动控制芯片控制调制器停止输出，从而起到保护的作用。

　当调节亮度时，亮度控制信号加到驱动控制芯片，通过改变驱动控制芯片输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使升压变压器输出的信号幅度、CCFL两端的高压幅度发生变化，达到调节亮度的目的。

　该电路只能驱动一支背光灯管，由于背光灯管不能并联和串联使用，所以，若需要驱动多支背光灯管，必须由相应的多个升压变压器输出电路及相适配的激励电路来驱动。
