转盘式开关的使用

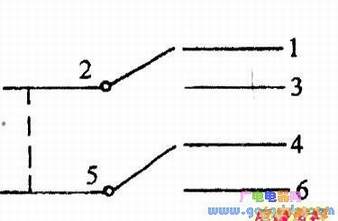

　有一种转盘式的开关(见上图)转盘部分有10个齿，每个齿旁边标着“+”或“-”；下边有6个引出焊片分别标着1～6，这种开关看起来很复杂，其实就是一个双刀双掷开关。2和5焊片为刀，其余4个引出焊片为掷(见下图)。当转盘转到“+”时，2与3导通、5与6导通；当转盘转到“-”时，2与1导通、5与4导通。虽然转楹有十个齿，可以转10次，但只有上边说的“+”、“-”两种状态。
