如何用PC机编写PROG-110可编程模块程序

　　只有火柴盒大小的PROG-110可编程控制模块，可谓最小系统的经典之作，它个头虽小，却集编程、控制功能于一身，利用安装在上面的四个按钮开关和两只，就可编制出各种控制程序，并实现对的自动控制。目前，它已被广泛应用于玩具、闪光电路控制、工业自动控制等领域。而它由10进制数字表示的编程语句好学好记，特别适合青少年学生学习、了解现代电子技术和软件编程控制原理，对培养学生的学习兴趣，提高学生的动手能力，帮助学生小发明、小制作，是一个难得的好的器件。但是，我们在使用该编程器的过程中，也发现了它的一些缺陷，其按键没有防抖功能。输入数据的准确率与操作有很大关系，稍不注意就会出错，这样往往要重新写入程序，而由两个数码管显示来编写程序的效率很低，长一点的程序要认认真真写很长时间，有些学生反反复复编写了好几次程序，可电路还是不运行，由此对该模块的可靠性产生了怀疑，当然也就不愿用它了，这很大程度上影响了该模块的使用和推广。有没有好的办法解决这个问题，使它的编程变得方便、快捷、成功率高呢？答案是肯定的由分析知道，PROG-110所写入的程序全部存储在AT24C02串行EEPROM中。使用中，我们常常用调换存储器的方法来改变电路的控制程序，可否利用AT24CXX专用读写程序通过编程线用PC机直接为AT24CXX读写编程呢。下面是其具体方法：

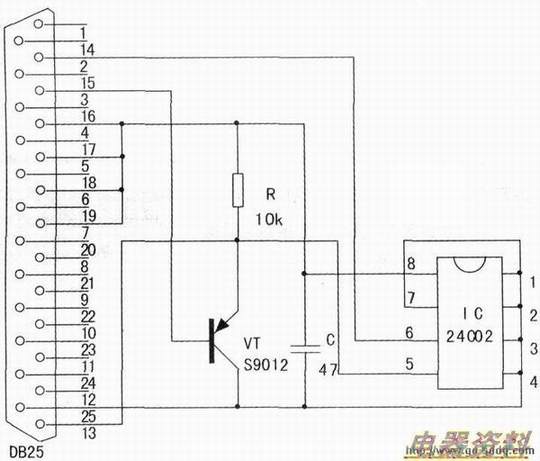

　先近上图电路制作一条并口存储器编程线，由于电路所用元件很少，可将元件直接在25针并口插头内部，而将插装存储器的8脚插座用4根排线引出，焊接在一小块万用电路板上，然后安装AT24XX串行EEPROM的读定软件，该软件为DOS程序，只有27K，运行后界面如下图.
