电机断相保护的种类与方法

　电机断相保护的方法和装置很多。常用的保护方法有以下几类：采用带断相保护装胃的热的缺相保护；反继电器断桐保护；零序继电器断桐保护：断丝电压继电器断机保护；利用速饱和电流器保护等等。
　　
　　（1）JS1系列电动机保护器
　　

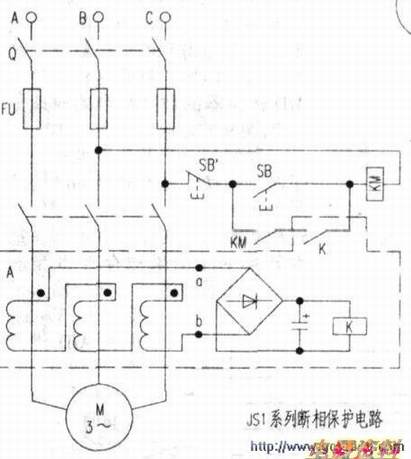

　　JS1系列电动机断相保护器是一种结构简单，性能较好，价格较低的三桕电动机断相保护装置。保护原理及的组成如下图所示。

　其断桐保护的原理是利用速饱和电流互感器A.将三桐一次绕组串接在电机主电路中，三相二次绕组首末端桐串联。接成开口三角形。电机启动时，按动按钮SB.在正常运行状态。速饱和电流互感器A的二次绕组开口三角形的a、b阿点间。各项基被电压的相置和虽然为零。但三次谐波电压的则相互叠加。

　该电压经桥式整流及后。使断电器K动作。其常开触点闭合。使电动机连续正常运行，当任一相断路而缺相运行时。该相线电流为零，而其余两相线电流大，小、相等。桐度此时在a、b两点问三次谐波电压的相量之和变为零。继电器失电。其常开触点断开。电动机三相全部切断而停机。、这种断相保护器的缺点是对三角形接法的电动机。当绕组内部断相时不能起保护作用。
　　
　　（2）欠电流继电器的缺相保护
　　

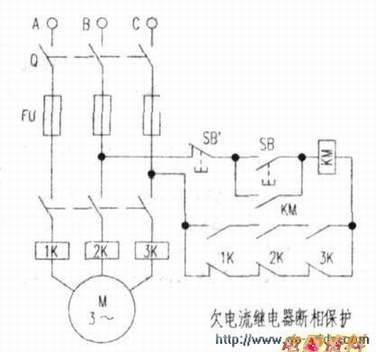

　　将三个欠电流继电器分别串接在电机三相主电路中，阵将三个继电器的一副常开触头串联。常闭触点串联后再并联在控制电路中。如下图所示。电机正常运行时。欠电流继电器的常闭触点闭合。当发生断相运行时，一相电流消失。该相继电器动作。其常闭触点断开切断控制回路。接触器主触点断开。从而切断电机主电路保护电机。

　（3）利用零序电压对电机作缺相保护
　　

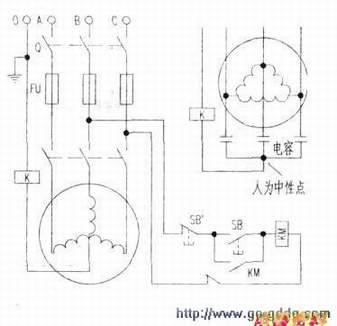

　　这种保护的原理是利用中性点接地的三相平衡系统中。星形接法的电机中性点对地电压理论上为零（实际上由于三不可能绝对平衡而有几伏电压），当发生断相运行时，由于定子三相电压极度不平衡。从而中性点对地的零序电压升高。在电机满载时，此零序电压可达25-45V左右。利用这一原理。可通过串接在电机中性线上的零序电压继电器“K”实现断相保护（如下图～a所示）。电机正常运行时。由于中性点对地电压较低。电压继电器K不动作。当发生断相运行时。中性点对地电压升高。使继电器K动作。其常闭触点断开切断三相电源。

　对于三角形接法的电机，可以利用接成星形的器接在三角形绕组上。引出人为的中性点（如下图-b所示）。的容最以2—4μF为宜。由于实际电路的中性点对地有几伏电压。困此一般将继电器的动作电压定在12—24v。

　（4）利用断丝电压作电动机断相保护
　　

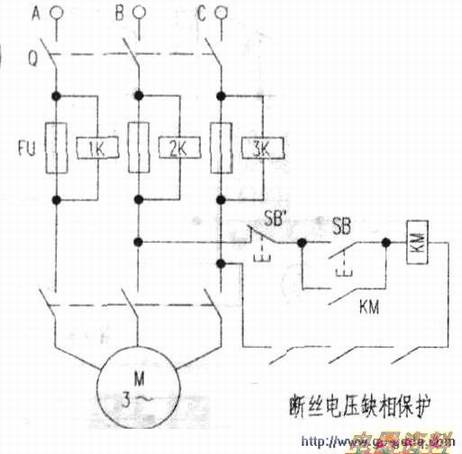

　　这种保护是利用一桐熔丝熔断后。在其两端必产生一个电位差。这个差就称为断丝电压。断丝电压的大小与电机的功率和大小有关。但一般都在40V以上。利用这个断丝电压使电压继电器动作。便可实现电机的断桐运行保护（如下图所示）。并联在三相熔丝上的三个电压继电器的动作电压应根据电机空载时的断丝电压来整定。空载断丝电压实测，一般在60v左右。故继电器的整定电压征60V左右。断丝电压保护不能保护因电机内部的短路造成的断相运行。
　　
　　（5）带断相保护的热继电器进行断相保护这讣热继电器是在普通热继电器的基础上增加上一个差动机构。此种带断相保护的热继电器既可作三相均衡过载保护。又可作断相运行机制保护，而且有接入疗便（直接榜换普通热继电器）。体积小等诸多优点。是一种运用较为广泛的断相运行保护器。
