基本差动放大电路的静态分析

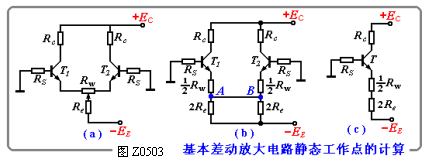

      Ui = 0时，图Z0502的等效直流通路如图Z0503（a）所示。由于电路结构对称，计算静态工作点时，可从半边等效电路着手，图Z0503（a）的半边电路等效过程如图Z0503（b）。这里画等效电路的关键是对Re 的处理。因为Re 可等效为两个阻值为2Re 的的并联，以及等电位点（A、B）之间无，从而又可将并联的2Re 分开，这样便将电路分成了两半，如图Z0503（c）所示。这里假定了Rw滑动头处于中间位置。
    计算静态工作点可从基极回路开始，由图Z0503（c）可得：

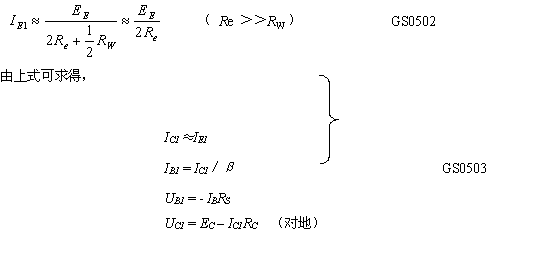

一般情况下，上式前两项较第三项小的多，可以忽略，从而可得

    因IE1 =IE2 = IE ／2，由GS0502式可见，IE≈ EE／Re，这表明差动放大电路中Re有恒流作用，当电路中Re 、EE确定后，工作点就确定了，射极总电流 IE也就确定了。当温度变化时，IE基本上是稳定的，且Re 与EE越大，对应同样的温漂（ △UBE），IE变化越小，电路工作点越稳定。
