基本差动放大电路抑制零点漂移的原理

      图Z0502保持了图Z0501电路高度对称的特点，这是抑制零点漂移的条件之一，重要的是Re对零点漂移有很强的负反馈作用。

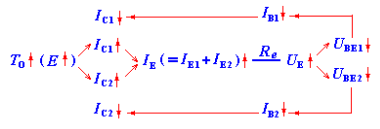

    由于电路对称，所以，IC1 = IC2，IE1 = IE2，流过Re 的为IE＝2 IE1 。当波动或环境温度发生变化时，管子的电流也随之变化，产生温度漂移，此时将发生如下过程：

    可见，由于Re的负反馈作用，即使温度变化时，管子集电极电流也能保持稳定，从而使每个管于输出端的漂移都得到了抑制。显然，Re越大，负反馈作用越强，抑制零点漂移的能力也就越强，无论是双端输出还是单端输出零点漂移都能得到抑制。
