继电接触控制电路的工作原理

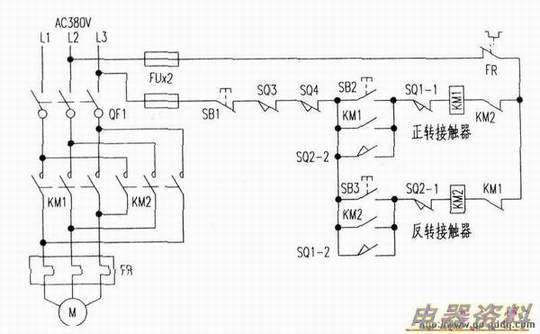

　下图是自动往返循环控制其电路工作原理：当按下反转启动按钮SB3后反转接触器KM2得电吸合，电机运转。此时通过机械传动装置拖动工作台向右移动。当移到挡铁碰触到SQ2（固定在床身上）时，串联在KM2线圈的SQ2-1常闭点断开，反转接触器KM2线圈断电释放。与此同时，行程开关SQ2—2常开点闭合。因其与正转按钮SB2并联，接通了正转线圈KM1电路，使之得电吸合，电动机转为正转，工作台转换为向左移动。当工作台向左移动碰触挡铁时，又转换为向右移动。如此往返。
