NPN槽型光电开关工作原理分析

　当光电开关通上工作。光电发射管发出红外线。接收管处于导通状态。当遮挡片或物体经过“凹槽”时。接收管的红外线信号被中断，其C、E极恢复阻断状态。当遮挡片或物体过去后。接收管重新接收到红外线信号。其C、E极重新处于导通状态。

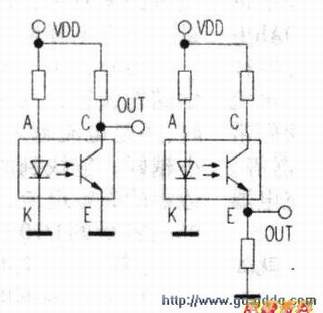

　在不同的应用中。可根据需要把其工作输出状态设计成高或低电平“脉冲”输出，见左图、右图。



　需要说明的是，有些购买来的成品槽型光电开关的引出脚已了四芯线和插头的。四根线的颜色分别是棕、黑、红、橙。这四根线并不像平常的红色线接，黑色线接地。经实际测试。分别是棕色A.黑色C，红色K，橙色E。
