电气图导线连接点的表示方法

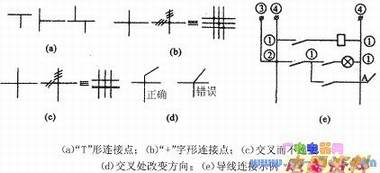

　　导线连接点有“T”形和“+”形两种，其标注方法见下图所示。“T”形连接点可加实心圆点“．”，也可不加实心圆点，见下图(a)。对“+”字连接点，则必须加实心圆点，见下图(b)。
　　
　　凡交叉而不连接的两条或两条以上连接线，在交叉处不得加实心圆点，如下图(c)所示，并应避免在交叉处改变方向，也不得穿越连接线的连接点，见下图(d)。
　　
　　下图(e)是某部分导线的连接点示例。图中，连接点①是“T”形连接点，可标也可以不标实心圆点；连接点②是属于“十”字形交叉连接点，必须加实心圆点；连接点⑧的“O”表示导线与设备端子的固定连接点；连接点④的符号“φ表示可拆卸连接点；A处表示两导线交叉但不连接。
