电气图连接线的连续表示法和中断表示法

　　表示连接线的去向连接关系有“连续表示法”和“中断表示法”。“连续表示法”是将连接线头尾用导线连通的表示方法。“中断表示法”是将连接线在中间中断，再用符号表示导线的去向。
　　
　　(1)连接线的“连续表示法”。连接线既可用多线也可用单线。为了避免图线太多，而影响图面清晰，对于多条去向相同的连接线通常采用单线表示。但若连接线两端处于不同位置时，必须在两个相互有连接关系的线端加注标记，如上图(a)所示。只有当两端都按顺序编号，且线组内线数相同，在不致引起错接的情况下，才允许省略标记，例如上图(b)可简化为上图(c)。如果有一组线，各自按顺序连接，则可按上图(d)的方法，按顺序编号，用单线表示。
　　

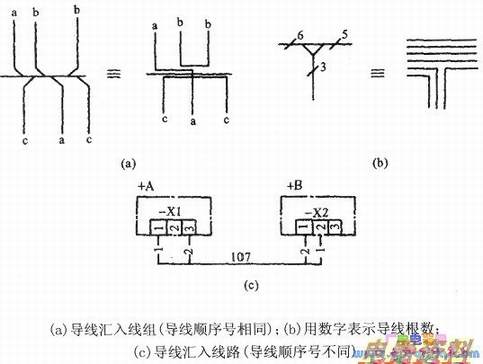

　　当单根导线汇如用单线表示的一组连接线时，可采用下图(a)所示方法表示。汇接处为一短斜线，其方向应便于看图时识别连接线进入或离开汇总线的方向，连接线的末端注有相同的标记符号，这种方法多用于接线图。
　　
　　当需要表示出导线根数时，可按下图(b)所示的方法表示。
　　
　　下图(c)示出从+A-X1的1、3端子引出线号为1、2的两根芯线汇入107号电缆，与+B-X2的l、2端子相连接，在电缆两端的芯线上都分别加注芯线号，作为标记。

　　(2)连接线的“中断表示法”。电气图中的连接线有可能会穿过图中符号较密集的区域，也可能从一张图纸连接到另一张图纸或出现连接线较长的情况，这时连接线可以中断，以使图面清晰，但应在连接线的中断处加相应的标记，标记方法有以下几种。
　　

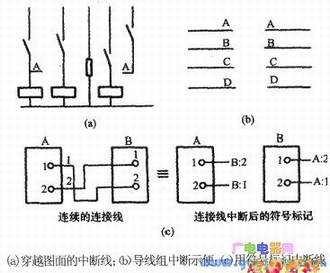

　　①在中断处两端标以相同的字母，下图(a)表明了A-A相接；②去向相同的导线组，在中断处的两端标记相应的文字符号或数字符号。下图(b)中，标注A、B、C、D字母，以示去向。下图(c)表示出了用符号标记中断处的标记，-A的l号端子连线的中断处标注“~B：2”，表示该连线应与项目-B中的2号端子相连；而在-A的2号端子连线中断处标注“-B：1”，表示该线与项目-B中的1号端子相连。
