变频器驱动电路

　的驱动是将主控电路中CPU产生的六个信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块）提供驱动信号。
　　

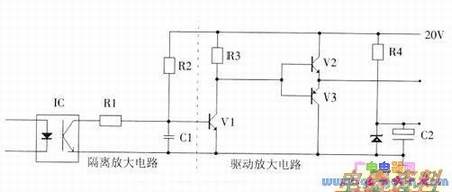

　　对驱动电路的各种要求，因换流器件的不同而异。同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。有些品牌、型号的变频器直接采用专用驱动模块。但是，大部分的变频器采用驱动电路。从修理的角度考虑，这里介绍较典型的驱动电路。上图是较常见的驱动电路（驱动电路见下图）。

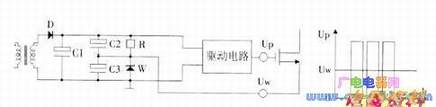

　　驱动电路由隔离放大电路、驱动放大电路和驱动电路组成。三个上桥臂驱动电路是三个独立驱动电源电路，三个下桥臂驱动电路是一个公共的驱动电源电路。
