双工器腔体谐振频率和衰减量检查方法

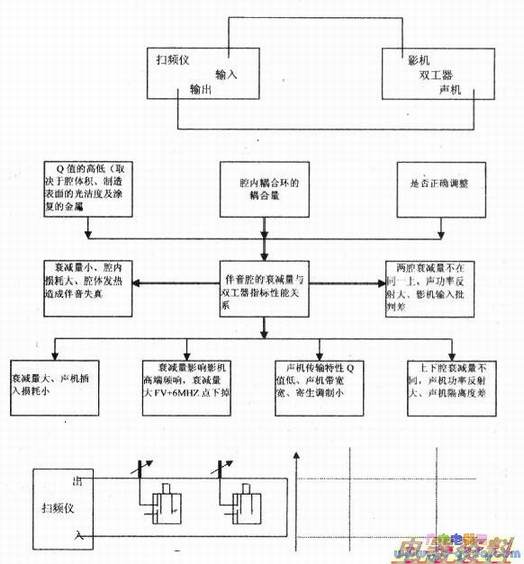

　用中频的伴音载频作为扫频仪外频标输入校准和调整腔的谐振。为了是使上下两队谐振腔体频率和衰减特性都调整一致，按上图将双工器上下两臂分别调整，按下图测试。检查3dB功率平衡度及上下腔衰减特性。

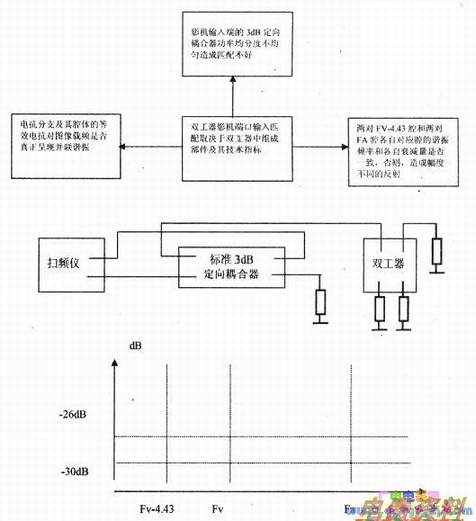

　　检查方法：测影机输入匹配按上图．调整和分支，使其与腔谐振在图像载频：调整3dB定向耦合器输入端口的补偿筒（见下图），调整系统的同轴开光圆片与片的屏蔽距离。若离指标FV-0.75M/FV+5MHz范围内-26dB相差甚远，就需要单独检查第1个3dB定向耦合器的平衡度和腔体衰减特性。
