ZW8-12/630户外真空断路器结构

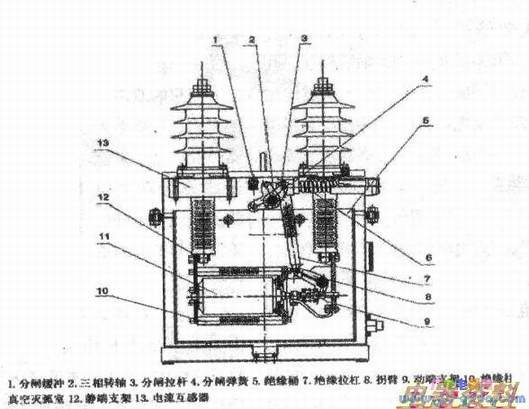

　　ZW8-12/630户外真空如下图所示,除单一分合闸外，还要求具有快速重合闸、重分闸和分合动作，以及断路器的触头运动特性（如分合闸速度特性、最小熄弧间隙）对操动机构的几个动作性能要求具备充足的可靠性。
　　
　　1．合闸 在短路回路中，触头受到较大电动力的作用，电动力公式：F=1.02xl0-7CI2式中：C为回路系数（一般在几十到几百之间），I短路为短路时电流最大值。在I短路达到万安以上时，电动力就会很大，有可能导致断路器出现不可靠关合：再如触头合不到底，则会引起触头烧伤甚至爆炸等事故。因此操动机构必须克服短路点动力的阻碍，就是具有关合短路故障的能力，同时具备手动储能（合闸）功能。
　　
　　2．保持合闸 保障在合闸命令和操动功能消失后，使断路器保持在合闸位置。
　　
　　3．分闸 为满足灭弧要求，断路器应具有一定的分断速度，减少短路故障存在的时间。
　　
　　4．自由脱扣和防跳跃 在断路器合闸过程中如操动机构又接到分闸命令，操动机构不应继续合闸而应立即分闸，应具备自由脱扣装置。
