CT23-D弹簧操动机构基本原理

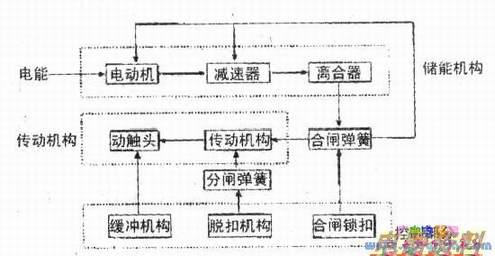

　CT23-D弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。开断时．锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。不仅可以通过拉环实现的手动分合，也可以通过机房内的远程控制开关完成自动分合闸的控制。其工作原理框图如下图。



　　

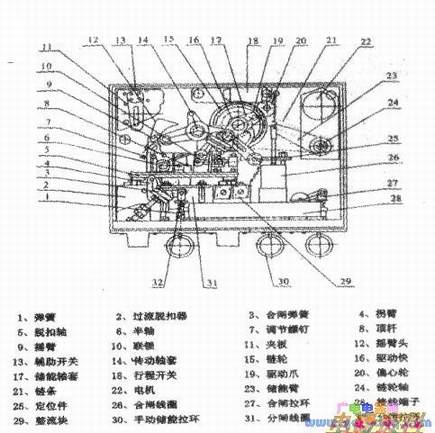

　　CT-23D弹簧操动机构主要由储能机构、传动机构和控制部分等构成，如下图。分合闸操作采用两个螺旋压缩弹簧实现。储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过6s．储能电机采用交直流两用串激电动机。
