可控硅的触发原理

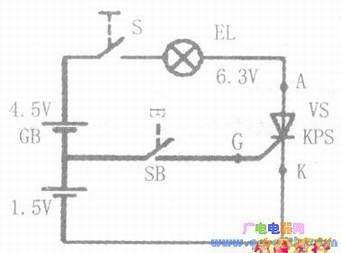

　如下图所示是的触发原理图。图中可控硅VS与小灯泡EL串联后通过开关S接在直流上(注意阳极A是接的正极，阴极K接电源的负极)，控制极G通过按钮开关SB接在1.5V直流源的正极，当合上开关S时，小灯泡仍然不亮，说明晶闸管没有导通，但再按一下按钮开关SB后，相当于给控制极加入一个触发，这时小灯泡亮了，说明可控硅已经导通。
　　
　　通过这个例子我们知道，若在可控硅的阳极A与阴极K之间加上正向电压，然后在它的控制极G与阴极K问再输入一个正向触发电压后，可控硅就会触发导通，此时若去掉触发电压，可控硅仍可维持导通状态。
