PDP面板主要电路简述

　(1)逻辑控制
　　

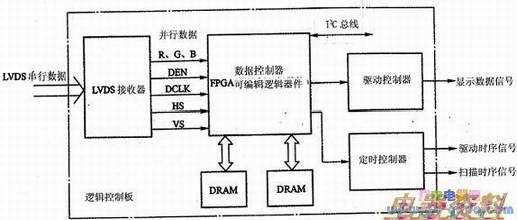

　　在面板中，逻辑控制电路一般安装在一块专用的电路板上，称为逻辑控制板，主要由LVDS接收器、数据控制器(专用，也称ASIC)、DRAM（动态随机）、驱动控制器、定时控制器等电路组成。图下所示是具有LVDS接口的逻辑控制板电路组成框图。



　　
　　逻辑控制电路是对图像数据进行数字处理、实现显示的主要控制部分。其工作过程是：由主板送来的串行RGB数据信号、时钟信号DCLK、行同步信号HS、场同步信号VS、数据使能信号DEN，送到逻辑控制板LVDS接收器，经LVDS接收器进行串一并转换后，串行LVDS信号转换为并行TTL信号；送到数据控制器F、DRAM进行处理和存储，再经驱动控制器和定时控制器处理后，输出驱动电路所需的显示数据和控制信号（如扫描时序信号、驱动时序信号等）。同时，这部分电路还要根据行、场同步信号和时钟信号等产生子帧（场）同步信号、扫描同步信号等，使驱动电路正确产生复位期、寻址期和维持期各电极所需的高压脉冲序列波形，实现图像的正常显示。
　　
　　(2)驱动电路
　　
　　驱动电路也称驱动器，主要功能是按一定的逻辑控制电路输出的时序信号，产生驱动显示屏的高压驱动波形。驱动器主要包括：扫描电极驱动器、维持电极驱动器和寻址电极驱动器等，它们分别安装在不同的电路板上，分别称为扫描驱动板（扫描板）、维持驱动板（维持板）和寻址驱动板（寻址板或数据板）。
　　
　　需要说明的是，不同的彩电，扫描板、维持板和寻址板的代号有所不同，在LG 彩电中，扫描板的代号为Y板，维持板的代号为Z板，寻址板的代号为X板；在三星PDP彩电中，扫描板的代号为Y板，维持板的代号为X板，寻址板的代号为E、F、G板（3块）；在松下PDP彩电中，扫描板的代号为SC板，维持板的代号为ss板，寻址板的代号为C1～C4（4块）或C1—C6板（6块）。
　　
　　①PDP显示屏要显示彩色图像必须用多个高耐压的驱动器（驱动），以显示852×480为例，共有480行、852列，852×480×3=1226880个显示单元（子），A寻址电极为852×3=2556个，Y扫描电极要有480个。寻址电极和扫描电极都需要相应的驱动器来驱动，由于电极数目众多，因此，需要的驱动器很多。

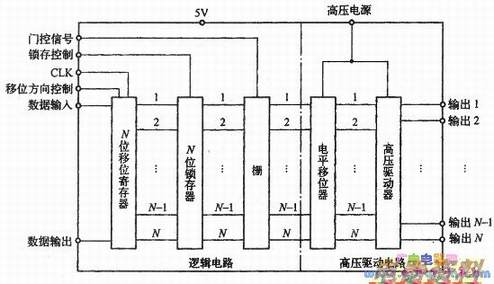

　②下图所示为PDP显示屏驱动的内部结构，分为逻辑电路和高压驱动电路两部分：逻辑电路负责控制显示屏信号和显示数据：高压驱动电路负责将信号移位，并对显示屏施加发光所需的高压脉冲。典型产品有日本NEC公司的UPD16337和UPD16305，美国德州仪器公司的SN755831和SN755834。
　　
　　一般而言，寻址驱动集成电路的输出耐压为60～150V，输出电路源一漏为30～40mA;扫描电极驱动集成电路的输出耐压为150～200V，输出电路源一漏极电流是200～400mA。输出电流大小取决于所驱动的显示屏尺寸以及显示屏上所施加的脉冲。
