电压合成式遥控电路

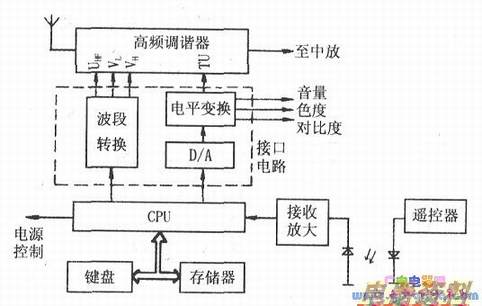

　　合成式遥控，就是其选台电压产生方式采用电压合成式的遥控系统。电压合成式遥控电路的组成框图如下图所示。它主要由：(CPU)、接口电路、和红外发射器、接收器以及键盘等电路组成。
　　
　　其中，CPU为控制中心，同时又是各种合成电压信号（如：调谐电压、音量、、亮度、色饱和度控制电压等）及开关控制信号的产生源。
　　
　　接口电路：它是介于CPU与被控制电路（包括“高频头”）之间的电路。主要任务是：将CPU输出的各种脉冲信号、()变换为模拟电压，去控制相应电路，即完成（数／模）转换和转换。
　　
　　存储器(E2PROM)：用来记忆或存储各种控制参数。
　　
　　遥控发射器和接收器以及键盘电路：指的就是CPU控制指令信号的输入端口。CPU根据被读入键盘扫描编、来识别控制功能及相关内容。
