TTL和LVDS接口等离子面板有效数据选通信号DE

　有效数据选通信号也称数据使能信号，在彩电中，其表示符号较多，如：、DSPT-MG、DEN、DE等，在本文中，一般称为DE信号。

　(1)设立DE信号的意义
　　
　　在输入到彩电的视频信号中，有效视频信号（有效RGB信号）只占信号中的一部分，而信号的行消隐和场消隐区间并不包含有效的视频数据。

　因此，彩电中的有关电路在处理视频信号时，必须将包含有效视频信号的区间和消隐区间区分开来。为了区分有效和无效视频信号，在PDP（）彩电电路中设置了DE信号。

　(2)DE信号及其产生
　　

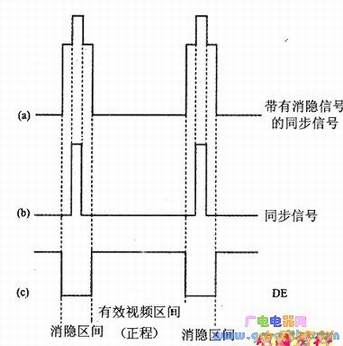

　　下图所示为DE信号示意图，其中，下图(c)为DE信号。DE是一个高有效信号，在DE高电平区间所对应的视频数据信号是有效数据信号(DE的高电平区间与CRT彩电中的扫描正程相对应)。从下图中可以看出，如果将消隐信号[下图(a)]进行倒相，正好与DE信号相同，但因为在PDP彩电中不能处理三电平的同步/消隐信号，因此，单独设立了一个DE信号。

　　(3) DE信号与其他信号之间的关系
　　
　　有效数据选通信号DE、行同步信号HS、场同步信号VS、时钟信号DCLK和数字RGB信号这五类信号中，DE、HS、VS属于同步信号，DCLK属于时钟信号，RGB属于数据信号，一般都是同时出现的，且都与像素时钟信号DCLK保持同步。

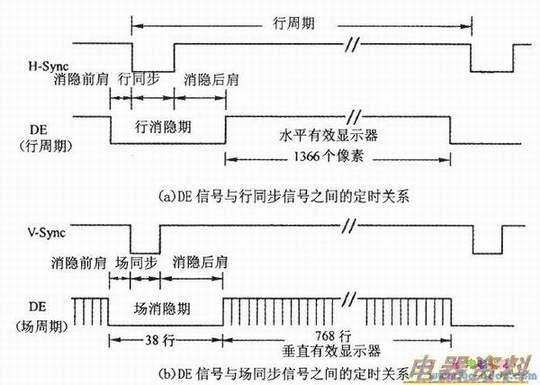

　　①DE信号与行、场同步信号之间的关系：DE信号与行、场同步信号之间的定时关系如下图所示（以1366×768PDP面板为例）。其中，下图(a)所示为DE与行同步信号之间的定时关系：下图(b)所示为DE与场同步信号之间的定时关系。

　　DE信号上的每一条竖线代表一个行周期的DE信号。

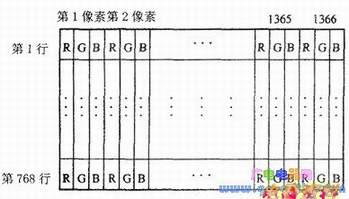

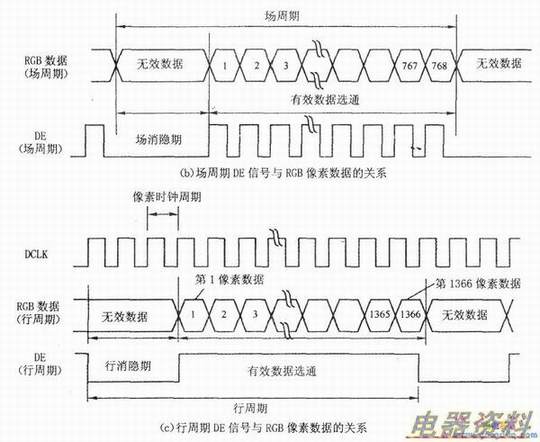

　　②DE信号与RGB数据信号之间的关系：下图所示为DE信号与RGB数据信号之间的定时关系（以1366×768PDP面板为例）。其中，下图(a)是像素在PDP面板上的排列方式；下图(b)中DE信号的高电平持续期间对应于1366×768分辨率PDP彩电信号的1366个像素，也就是对应于一行的有效显示时间；下图(c)中DE信号上的每一个高电平区间代表一个行周期，在一个场周期内共有768个行周期的DE信号，对应于PDP面板上的768行像素。

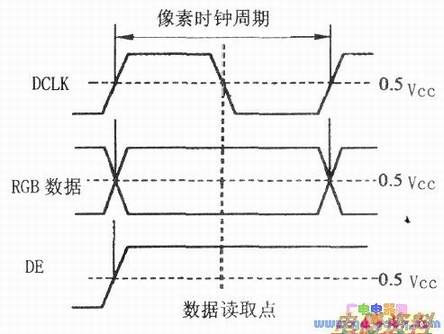

　　③DE信号与数据读取之间的关系：下图所示为DE信号与数据读取之间的关系。

　　从下图中可以看出，只有当DE信号在高电平区间，且像素时钟DCLK为下降沿时，相关电路才能对RCB数据进行读取，以确保读取数据的正确性，实际上就是选取有效数据的含义。

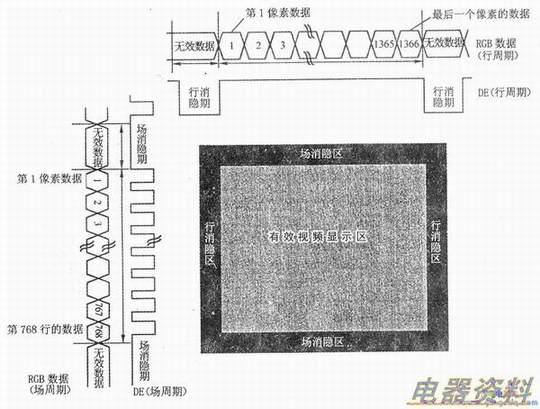

　　④DE信号与显示画面之间的关系：下图所示为DE信号、有效视频数据信号与显示画面之间的关系。
