电源滤波电路

      交流电经过整流之后，方向单一了，但是大小（强度）还是处在不断地变化之中。这种脉动直流一般是不能直接用来给无线电装供电的。要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是。换句话说，滤波的任务，就是把输出中的波动成分尽可能地减小，改造成接近恒稳的直流电。

滤波

　　器是一个储存电能的仓库。在中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。电容器的容量越
大，值越大，充电和放电所需要的时间越长。这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。

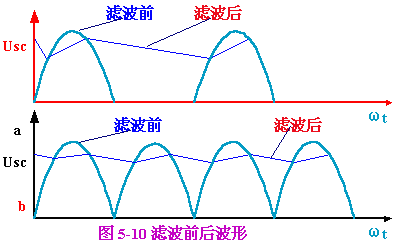

　　图5-9是最简单的电容滤波电路，电容器与负载并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。在二极管导通期间，e2 向负载Rfz 提供电流的同时，向电容器C充电，一直充到最大值。e2 达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。这时，D 受反向电压，不能导通，于是Uc便通过负载电阻Rfz 放电。由于C和Rfz 较大，放电速度很慢，在e2 下降期间里，电容器C上的电压降得不多。当e2 下一个来到并升高到大于Uc时，又再次对电容器充电。如此重复，电容器C两端（即负载电阻Rfz ：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。

显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。通常应根据负载电用和输出电说的大小选择最佳电容量。表5-2 中所列滤波电容器容量和输出电流的关系，可供参考。 电容器的耐压值一般取 的1．5倍。

表5-3中列出带有的中各电压的关系。

表一、

输出电流	2A左右	1A左右	0.5-1A左右	0.1-0.5A	100-50mA	50mA以下
滤波电容	4000u	2000u	1000u	500u	200u-500u	200u

表二、

	输入交流电压 （）	负载开路时的 输出电压	带负载时的 输出电压	每管承受的最 大反向电压
半 波 整 流 全 波 整 流 桥 式 整 流	E2 E2+E2 E2		约0.6E2 约1.2E2 约1.2E2

　　采用电容滤波的整流电路，输出电压随时出电流变化较大，这对于变化负载（如推挽电路）来说是很不利的。

滤波

　　利用对交流大而对直流用抗小的特点，可以用带铁芯的线圈做成。电磁滤波输出电压较低，相输出电压波动小，随负载变化也很小，适用于负载电流较大的场合。

　　把电容按在负载并联支路，把电感或电阻接在串联支路，可以组成复式滤波器，达到更佳的滤波效果口这种电路的形状很象字母π，所以又叫π型滤波器。

　　图5－12所示是由电磁与电容组成的LC滤波器，其滤波效能很高，几乎没有直流电压损失，适用于负载电流较大、要求纹波很小的场合。但是，这种滤波器由于电感体积和重量大（高频时可减小），比较笨重，成本也较高，一般情况下使用得不多。

由电阻与电容组成的RC滤波器示于图5－13中。这种复式滤波器结构简单，能兼起降压、限流作用，滤波效能也较高，是最后用的一种滤波器。上述两种复式滤波器，由于接有电容，带负载能力都较差.
