摄/录像机视频信号频率调制电路

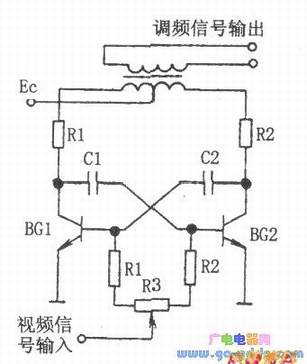

　　摄/录像机是亮度记录系统中最重要的处理电路，其核心是一个随输入大小而改变输出频率的。摄、录像机调频电路要求频偏较大，因此大多采用多谐自激振荡式的调频电路，如下图所示。

　在电路中，BG1、BG2是两个参数完全一致的三极管，C1=C2，Rbl=Rb2，Rcl=Rc2，因此电路左右两侧完全对称，在基极和发射极之间，通过视频亮度信号加正向偏置，集电极分别通过器Cl、C2耦合到另一个管子的基极形成正反馈，它只有两个暂稳态：即BGl饱和，BG2截止；BG2饱和，BG1截止。这两个暂稳态性地自动翻转，形成振荡，只要改变Rl、R2，Cl、C2的值，或是改变输入电压，就可以改变多谐振荡器的频率。在这里就是通过改变视频亮度信号的电平产生不同的振荡频率，从而把随幅度变化的亮度信号转化为随频率变化的亮度调频信号。其中R3用于进行波形调节来补偿电路左右两侧的参数差异。
