摄/录像机视频信号黑白切割电路

　摄/录像机视频亮度信号经过预加重和非线性预加重之后，仍可能存在超过规定幅度的尖峰，这个尖峰如果不切除，在调频时会产生“过”现象，所以在进行调频处理之前，要先切除超过规定幅度的黑峰和白峰。

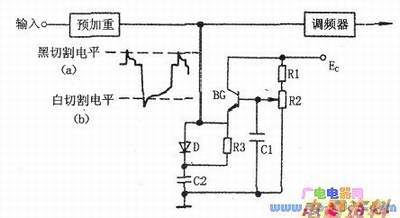

　黑白切割的组成有很多种，基本工作原理相同，都是利用或三极管导遥的方法限制信号的切割范围。下面只介绍其中一种典型电路，如下图所示。

　黑白切割电路由二极管D、三极管BG、Cl、C2组成。当输入信号在规定范围内，介于图8(a)、(b)之间时，BG、D都处于截止状态，黑白切割电路不起任何作用，也不会把任何有用的信号切割掉。

　如输入的信号幅度达到或超过同步顶图8(a)时，二极管D导通，高于图8(a)值的尖峰通过器C2接地，不会进入下一级调制电路，起到黑切割作用；当输入信号的幅度低于图8(b)值时，三极管BG导通，这样低于图8(b)值的尖峰经三极管的发射极、电容器C2接地，也不会进到下一级调制电路，起到白切割作用。

　调节电位器R2的阻值，可以改变BG的基极电位，从而改变BG的导通，改变白峰切割电平图8(b)的值。
