液晶显示器输入接口电路的基本结构

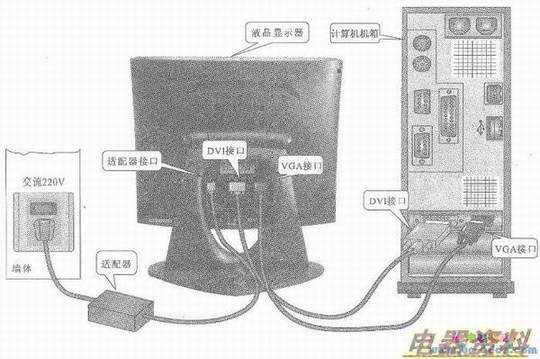

　下图为输入接口与、机箱连接图。从下图可知，适配器是将220V转换成适合液晶显示器正常工作的直流。DVI接口和VGA接口与机箱显卡连接，将信号通过DVI接口或是VGA接口送入显示器中。
　　
　　液晶显示器输入接口的主要有适配器接口、DVI接口、VGA接口及液晶板驱动接口。





　(1)适配器接口
　　
　　电源适配器接口是连接液晶显示器适配器的接口，主要是将交流220V电源通过适配器变成直流14V。
　　
　　(2)DVI接口
　　
　　位于电源适配器接口旁边的是DVI接口，是目前广泛应用的一种数字视频接口，是由DDWG（DigitalDisplayWorkingGroup，数字显示工作组）制定的一种高速数字视频信号传输协议。DVI支持24位未压缩的R、G、B数据，单连接的传输速率可达4.9Gbit/s，双路数据传输速率为1.78Gbit/s的数字高清晰度电路信号，可达到较好的保真度，可以应用到、平板电视显示器等产品中。
　　
　　目前，DVI接口可分为3种：DVI-A接口、DVI-D接口和DVI-I接口。
　　
　　其中，DVI-A接口是从VGA接口演化而来，只支持VGA模拟信号，不过该接口很少见。

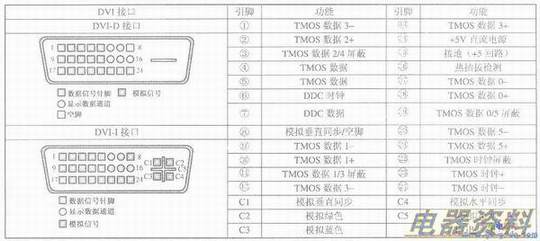

　DVI-D接口只能接收数字信号，其右上角的一个针脚为空脚，并且不兼容模拟信号。接口的引脚分布及功能见下表。DELL1702采用的是DVI-D接口。
　　
　　DVI-I接口可兼容模拟信号和数字信号，但并不意味着VGA接口可直接连接到DVI-I接口上，必须通过转换接头才能使用。接口的引脚分布及功能见下表。

　　(3)VGA接口
　　

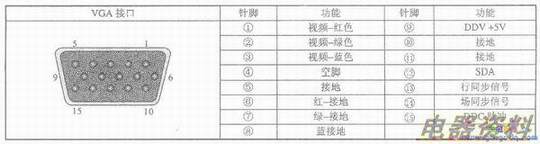

　　位于DVI接口右侧的接口是一个连接计算机显卡的VGA信号接口，又称D-Sub接口，其主要是通过显卡输出模拟视频信号的接口，它是一种D形接口，共15针，分成3排，每排5个。下表为VGA接口各引脚功能。

　　(4)液晶屏驱动接口
　　
　　除了上述输入接口外，还有液晶屏驱动接口。液晶屏驱动接口电路是为液晶板提供数据驱动信号的，经30根电缆线，送到液晶板的接口电路。
