摄/录像机视频信号预加重电路

　在家用摄、录像机中，由于采用高密度记录技术，还要经过、等一系列处理过程，必然使降低，特别是磁带涂覆不匀、磁粉脱落等原因都会引入磁带杂波或杂波，这类杂波也称为白杂波，对影响很大，这些白杂波主要集中在高频段，并且频率越高，其幅度越大，为了减小白杂波的影响，视频信号在进入调频电路之前，先将信号中的高频部分提升，低频部分压缩，不但可以削弱白杂波的影响，改善高频段的，还可以使高频部分在调频时具有较大的频偏，这就是设置预加重电路的原因。

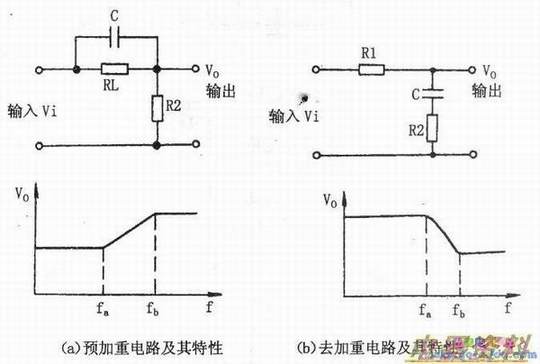

　在对视频亮度信号重放过程中，还要将提升的高频部分压低复原，将压缩的低频部分提升复原，这个与预加重电路正好相反的过程称为去加重电路。下面介绍一种由RC网络组成的预加重电路和去加重电路，如下图所示。



　当视频信号频率较低时，C相当于开路，输出信号：

　当信号频率较高时，C相当于短路，Vi=Vo，显然高频段信号的幅度大，提升了高频部分，去加重电路则正好相反，不再赘述。

　对高频成分的提升也不是越大越好，对于幅度较大的高频信号加重量过大，会使调频后的信号其瞬时频率很高，达到或超过磁记录系统所能达到的上限截止频率，这种现象称为“过调制”。这样，解调之后的信号在重放图像黑色向白色跳变处会发生黑白反转现象，因此在实际电路中，预加重电路之后，设置一个非线性预加重电路，能够按照视频信号的输入自动地改变提升量，当输入信号电平较高时，减小加重量，可以有效地抑制黑白反转现象。

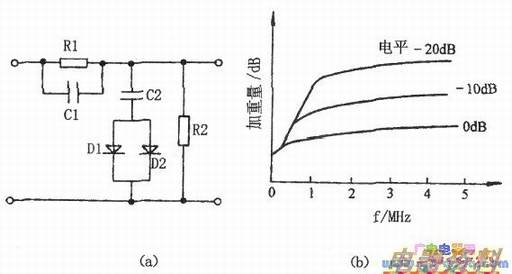

　现在生产的摄、录像机两种预加重方式都采用。下面介绍一个两种预加重方式同时采用的典型电路，如下图所示。



　预加重电路由电容Cl、Rl、R2组成，就是前面介绍过的RC预加重网络，非线性预加重电路由电容C2、Dl、D2组成，利用两个二极管并联的非线性特性实现非线性预加重。

　当输入信号电平较低时，二极管Dl、D2的并联很高，C2支路相当于开路，利用Rl、R2可以获得很大的预加重：当输入信号电平较大时，二极管Dl、D2的并阻抗变小，C2支路与R2支路并联，使预加重量下降。
