摄/录像机视频信号钳位电路

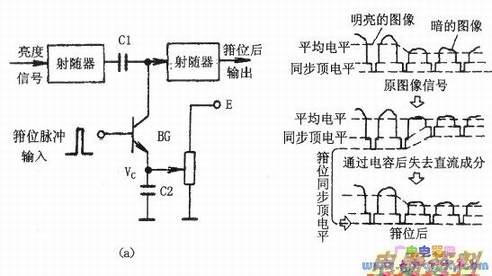

　摄/录像机视频信号在经过放大之后，由于阻容耦合的隔直流作用，将失去直流分量，造成同步头不固定，随亮度信号内容的变化而变化。而亮度信号要进行调频处理，调频电路的特点就是同步顶电平、黑电平和白电平对应固定的特征，如果同步顶电平不固定，则特征频率必然随之发生变化，因此不论哪种格式的录像机在调频之前都要进行钳位处理，用以恢复在通过阻容耦合电路时丢失的直流分量，并且把同步顶电平钳位在一个固定的数值上。下面介绍一种典型的钳位电路，其工作原理图见下图所示。

　钳位电路由两个射极输出器、钳位Cl和钳位三极管BG组成。当钳位脉冲到来时，BG基极输入高电平，BG导通，则Cl被充电，充电为基准脉冲VC与行同步顶电平之差，即失去的直流成分；当钳位脉冲呈低电平时，BG截止，视频亮度信号经过钳位电容Cl后，输出的信号为亮度信号电平与Cl上充电电平之和，这样钳位之后输出的视频亮度信号其同步顶电平始终对准基准电平Vc，达到恢复直流分量的目的。
