稳压二极管

一、的原理

   稳压也称或反向二极管，在中起稳定作用。它是利用二极管被反向击穿后，在一定范围内反向电压不随反向变化这一特点进行稳压的。

稳压二极管通常由硅半导体材料采用合金法或扩散法制成。它既具有普通二极管的单向导电特性，又可工作于反向击穿状态。在反向电压较低时，稳压二极管截止；当反向电压达到一定数值时，反向电流突然增大，稳压二极管进入击穿区，此时即使反向电流在很大范围内变化时，稳压二极管两端的反向电压也能保持基本不变。但若反向电流增大到一定数值后，稳压二极管则会被彻底击穿而损坏。

二、稳压二极管的类型

稳压二极管根据其封装形式、电流容量、内部结构的不同可以分为多种类型。

稳压二极管根据其封装形式可分为金属外壳封装稳压二极管、玻璃封装（简称玻封）稳压二极管和塑料封装（简称塑封）稳压二极管。塑封稳压二极管又分为有引线型和表面封装两种类型。

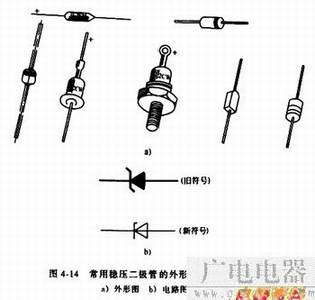

图4-14是常用稳压二极管的外形图与电路图符号。



稳压二极管根据其电流容量可分为大功率稳压二极管（2A以上）和小功率稳压二极管（1.5A以下）。

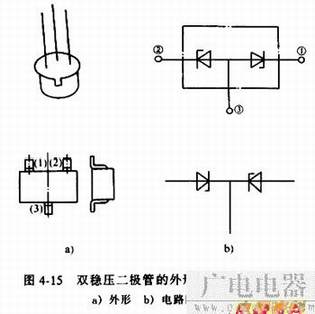

稳压二极管根据其内部结构可分为单稳压二极管和双稳压二极管（三电极稳压二极管）。图4-15是双稳压二极管的外形和电路图形符号。

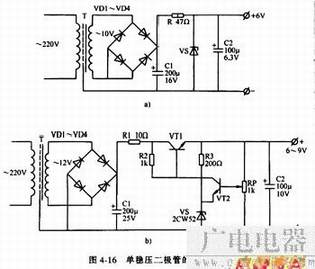

图4-16是单稳压二极管的应用电路

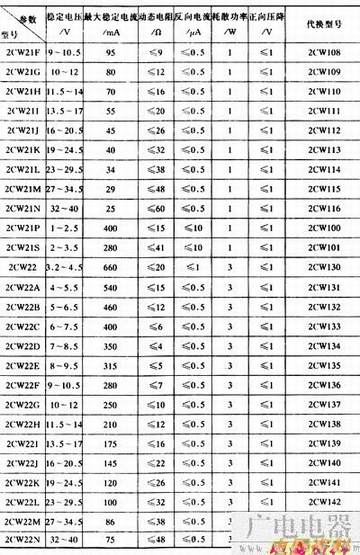

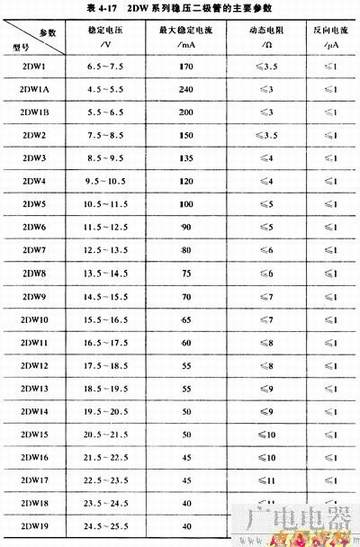

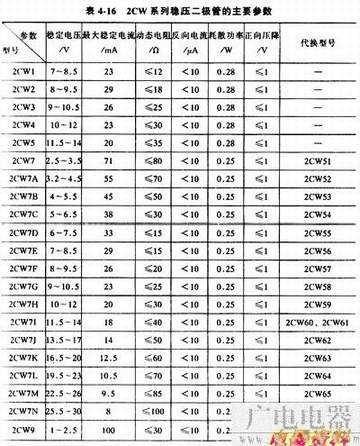

3．常用的稳压二极管  常用的国产稳压二极管有2CW系列和2DW系列，见表4-16和表4-17。



表4-17



常用的进口稳压二极管有1N41××系列、1N46××系列、1N47××系列、1N52××系列、1N59××系列、1N6××系列、1N700系列、1N900系列、MTZ系列、MTZJ系列、RLZ系列、RLZJ系列及系列、RD系列、05Z系列、PTZ系列、DTZ系列。

三、稳压二极管的检测
     1．正、负电极的判别  从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用判别其极性，测量的方法与普通二极管相同，即用R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

    若测得稳压二极管的正、反向均很小或均为无穷大，则说明该二极管已击穿或开路损坏。

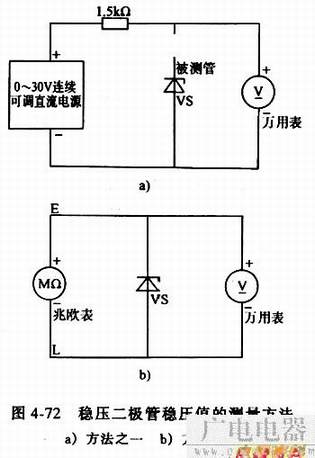

    2．稳压值的测量  用0~30V连续可调直流，对于13V以下的稳压二极管，可将稳压的输出电压调至15V，将电源正极串接1只1.5kΩ限流后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。

    也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

    若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
图4-72是稳压二极管稳压值的测量方法。
