开关二极管
|
一、的原理 半导体导通时相当于开关闭合（接通），截止时相当于开关打开（电路切断），所以二极管可作开关用。开关二极管是专门用来做开关用的二极管，它由导通变为截止或由截止变为导通所需的时间比一般二极管短，常见的有2AK、2DK等系列，主要用于电子计算机、脉冲和开关电路中。 |

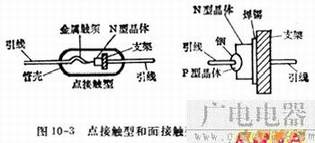

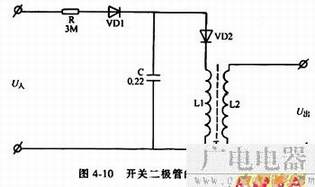

图4-10是开关二极管的应用电路。
开关二极管除能满足普通二极管和性能指标要求外，还具有良好的高频开关特性（反向恢复时间较短），被广泛应用于家电电脑、电视机、通信设备、家用音响、影碟机、仪器仪表、控制电路及各类高频电路中。
二、开关二极管的类型及参数
开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅开关二极管等多种。

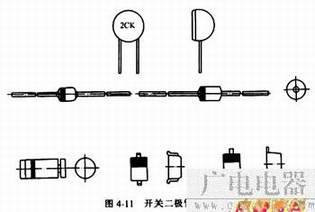

开关二极管的封装形式有塑料封装和表面封装等。如图4-11所示。
1．普通开关二极管 常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK系开关二极管的主要参数。
2．高速开关二极管 高速开关二极管较普通开关二极管的反向恢复时间更短，开、关更快。

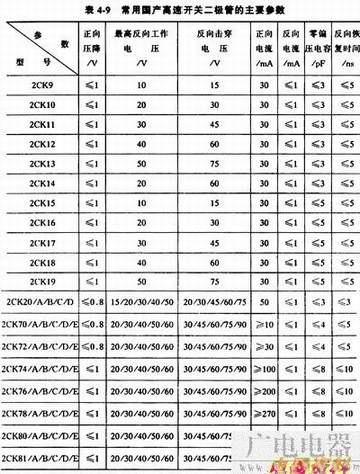

常用的国产高速开关二极管有2CK系列，见表4-9。

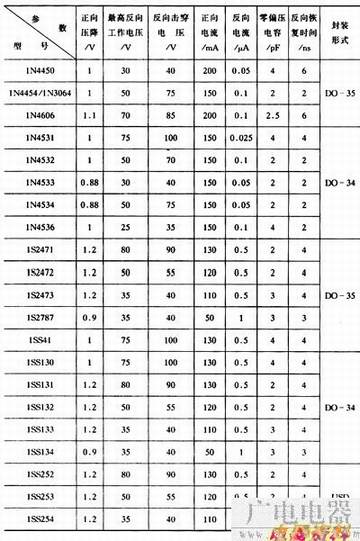

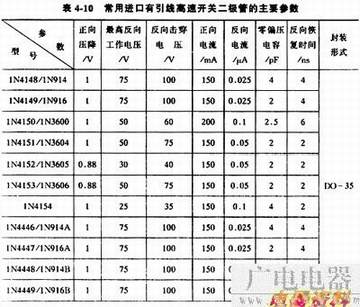

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装），见表4-10和表4-11。
表4-11

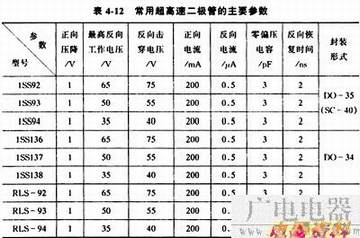

3．超高速开关二极管 常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表4-12。
4．低功耗开关二极管 低功耗开关二极管的功耗较低，但其零偏压和反向恢复时间值均较高速开关二极管低。

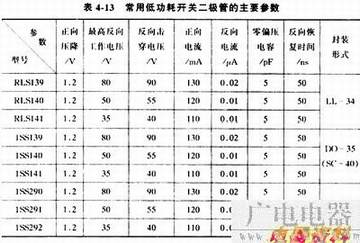

常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），表4-13为其主要参数。
5．高反压开关二极管 高反压开关二极管的反向均在220V以上，但其零偏压和反向恢复时间值相对较大。

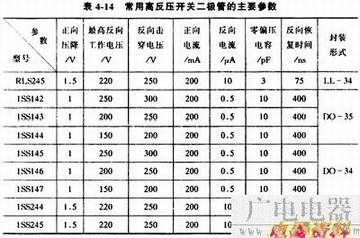

常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），其主要参数见表4-14。
6．硅电压开关二极管 硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

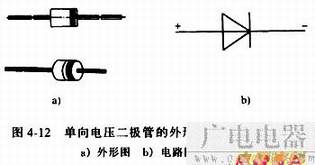

单向电压开关二极管也称转折二极管，邮N四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。图4-12是单向电压开关二极管的外形图和电路图形符号。

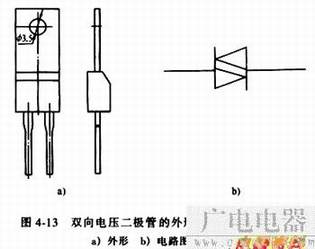

双向电压二极管由NPNPN五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。图4-13是双向电压开关二极管的外形图和电路图形符号。表4-15是两种常用硅电压开关二极管的主要参数。
