电源电路的种类简述

　　(1)按有无稳压功能划分
　　
　　
　　①没有直流稳压功能的电路，这种电源电路的数量很多，大量的电子电器都是采用这种电源电路。
　　
　　②具有直流稳压电路的电源电路，这种电源电路比较复杂，成本比较高。这种电源电路在电子电器中也常使用。
　　
　　(2)按直流稳压电路类型划分
　　
　　①稳压电路。这种稳压电路利用硅稳压的稳压特性，实现直流工作的稳压输出。这种直流稳压电路的稳压特性一般，往往只用于稳定局部的直流电压，在整机电源电路中一般不用这种稳压电路。
　　
　　②串联调整管稳压电路。这种稳压电路利用了三极管集电极与发射极之间随基极大小变化而变化的特性，进行直流输出电压的自动调整，从而稳定直流输出电压。在这种稳压电路中的三极管(调整管)一直处于导通状态。
　　
　　③开关型稳压电路。这是一种高性能的直流稳压电路，稳压原理比较复杂，在这种电路中的三极管(开关管)处于导通、截止两种工作状态的转换中，即工作在开关状态，所以开关型稳压电路由此得名。
　　
　　④稳压电路。这是一种采用的稳压电路，其功能是稳定直流输出电压，这种集成电路应用较广泛。
　　
　　(3)按电源电路输出电路数目划分
　　

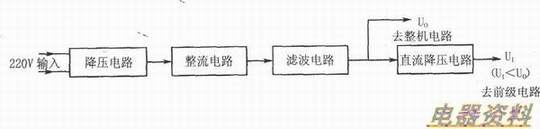

　　①只有一路直流输出电压的电源电路。这种电源电路比较简单，只能输出一路直流工作电压，电源电路本身只能输出一个等级的直流工作电压。但是，这种电源电路并不代表只能有一种等级的直流工作电压，它可以通过直流降压电路来得到更多等级的直流输出电压。如下图所示方框图可以说明这一点。
　　
　　从电源电路输出的直流工作电压Uo最高，经直流降压电路后获得电压等级更低的直流工作电压UI。这样的直流降压电路可以一节节串联下去，得到更多的大小不同的直流工作电压。

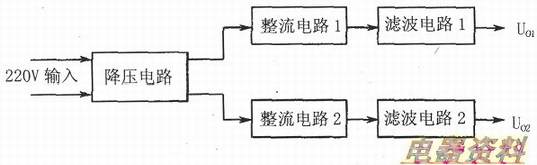

　　②多路直流输出电压的电源电路。这种电源电路能够直接输出两个或更多等级的直流工作电压，而不是通过直流降压电路来得到多种等级的直流工作电压。如下图所示是具有两路直流输出电压的电源电路方框图。
　　
　　这一电源电路有两套整流和电路，它们共用降压电路。220V交流市电经降压电路后得到两路交流低电压输出，分别加到各自的整流、滤波电路中，得到直流工作电压U01和U02。
　　
　　由于从降压电路输出了两路交流低电压，且这两个交流电压的大小不同，这样电源电路输出的两路直流工作电压U01和U02。大小不同。如果从降压电路输出更多路的交流低电压，并配置相应的整流、滤波电路，就能得到更多路的直流工作电压。

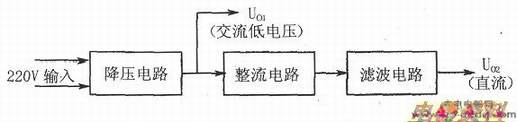

　　③能够同时输出直流和交流电压的电源电路。在一些电子电器中，不仅需要电源电路能够输出直流工作电压，同时还要求输出适当大小的交流工作电压，这种电源电路就能够同时输出直流和交流两种工作电压。如图所示是能够同时输出直流和交流工作电压的电源电路。
　　
　　从降压电路输出两种交流低电压：一路加到整流、滤波电路，得到直流工作电压U01；另一路直接输出一个交流低电压U01加到整机电路中需要交流低电压的部分电路中。
