电工理论知识-基本放大电路的概念及工作原理

　放大是电子技术中应用十分广泛的一种单元电路。

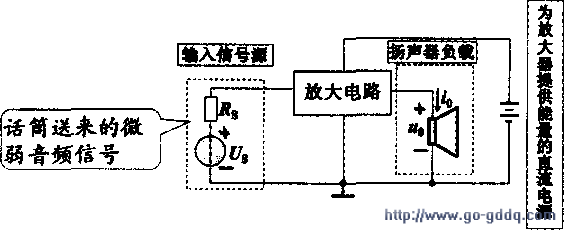

　所谓“放大”，是指将一个微弱的电信号，通过某种装置，得到一个波形与该微弱信号相同、但幅值却大很多的信号。这个装置就是放大电路。“放大”作用的实质是电路对、或能量的控制作用。扩音器中的放大电路如图所示。

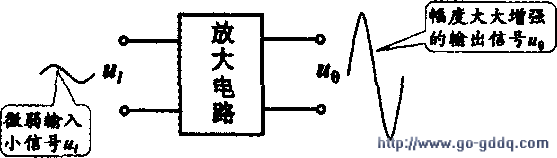

　　放大电路实质是把直流U的能量转移给输出信号。输入信号的作用则是控制这种转移，使放大电路输出信号的变化重复或反映输入信号的变化，如图所示。

　　大电路若要实现对输入小信号的放大作用，必须首先保证晶体管工作在放大区。

　　晶体管工作在放大区的外部偏置条件是：发射结正向偏置、集电结反向偏置。此条件是通过外接直流，并配以合适的偏置电路来实现的。

　　1．三种基本组态的晶体管放大电路
　　

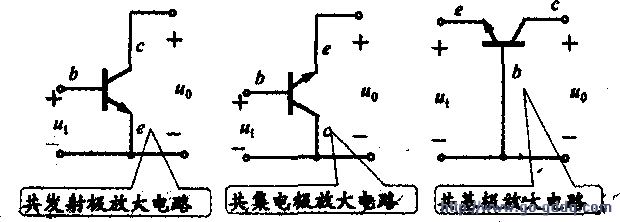

　　晶体管放大电路一般有三种组态，如图所示。

　　无论放大电路的组态如何，其目的都是让输入的微弱小信号通过放大电路后，输出时其信号幅度显着增强。

　　需说明的是：幅度得到增强的输出信号，其能量并非来自于晶体管，而是由放大电路中的直流电源提供的。晶体管只是实现了对能量的控制，使之转换成信号能量，并传递给。
