摄/录像机视频信号自动色度控制电路(ACC)电路

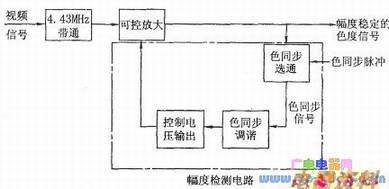

　摄/录像机视频信号自动色度控制的作用与亮度信号记录系统中的AGC电路相似，用来自动控制色度信号的幅度，使色度信号的幅度保持一定。A电路的工作原理与ACC电路相似，也分为可控放大电路和幅度检测电路两部分，其工作原理方框图如下图所示。

　经过带通分离出来的色度信号经过增益可控放大电路放大之后，分出一路进入色同步选通电路，在色同步脉冲的选通下，从输出的色度信号中分离出色同步信号，进入色同步电路，调谐成4.43M的连续波，再送到控制输出电路，根据色同步信号的幅度产生相应的控制电压，去调节可控放大电路的增益。

　当色度信号幅度偏大时，由色同步选通电路分离出的色同步信号幅度也大，调谐成4.43MHz的连续波幅度也较大，经控制电压输出电路输出的直流控制电压也大，则控制可控放大电路的增益使之反而减小；当色度信号的幅度偏小时，情况正好相反，可见，ACC电路也是一个闭环的负反馈电路。
