OLED的分类和结构原理及发光过程解析

     是一种由有机分子薄片组成的固态设备,施加电力之后就能发光。能让电子设备产生更明亮、更清晰的图像,其耗电量小于传统的(),也小于当今人们使用的()。

 在本文中,您将了解到OLED技术的工作原理,OLED有哪些类型,OLED同其他发光技术相比的优势与不足,以及OLED需要克服的一些问题。

 类似于LED,OLED是一种 固态半导体 设备,其厚度为100-500纳米,比头发丝还要细200倍。OLED由两层或三层有机材料构成;依照最新的OLED设计,第三层可协助电子从阴极转移到发射层。本文主要涉及的是双层设计模型。

  一、OLED的结构

 OLED由以下各部分组成:

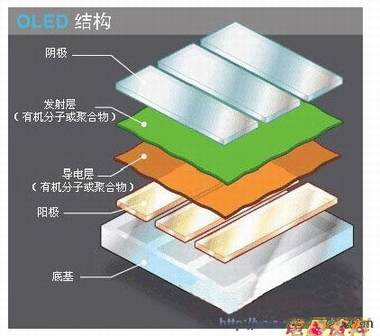

OLED的结构

OLED的结构

 基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

 阳极(透明)——阳极在流过设备时消除电子(增加电子“空穴”)。

 有机层——有机层由有机物分子或有机聚合物构成。

 导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

 发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子; 发光过程 在这一层进行。可采用聚芴作为发射层聚合物。

 阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入。

  二、OLED的制造

 OLED生产过程中最重要的一环是将有机层敷涂到基层上。完成这一工作,有三种方法:

 1、真空沉积或真空热蒸发(VTE)

 位于真空腔体内的有机物分子会被轻微加热(蒸发),然后这些分子以薄膜的形式凝聚在温度较低的基层上。这一方法成本很高,但效率较低。

 2、有机气相沉积(OVPD)

 在一个低压热壁反应腔内,载气将蒸发的有机物分子运送到低温基层上,然后有机物分子会凝聚成薄膜状。使用载气能提高效率,并降低OLED的造价。

 3、喷墨打印

 利用喷墨技术可将OLED喷洒到基层上,就像打印时墨水被喷洒到纸张上那样。喷墨技术大大降低了OLED的生产成本,还能将OLED打印到表面积非常大的薄膜上,用以生产大型显示器,例如80英寸大屏幕电视或电子看板。

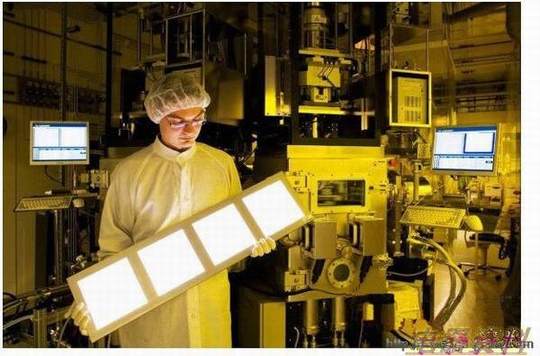

OLED制造

OLED制造

 三、OLED的发光过程

       OLED发光的方式类似于LED,需经历一个称为电磷光的过程。

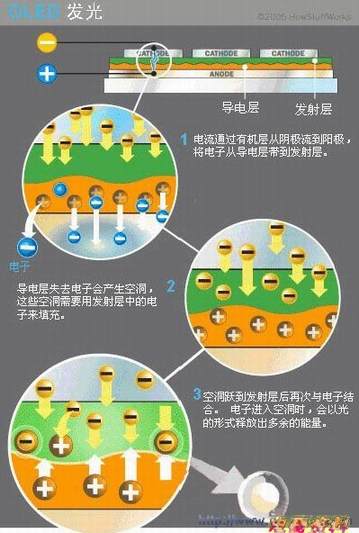

OLED的发光过程

OLED的发光过程

 具体过程如下:

 1、OLED设备的电池或会在OLED两端施加一个。

 2、电流从阴极流向阳极,并经过有机层(电流指电子的流动)。

 3、阴极向有机分子发射层输出电子。

 4、阳极吸收从有机分子传导层传来的电子。(这可以视为阳极向传导层输出空穴,两者效果相等。

 5、 在发射层和传导层的交界处,电子会与空穴结合。

 6、电子遇到空穴时,会填充空穴(它会落入缺失电子的原子中的某个能级)。

 7、这一过程发生时,电子会以光子的形式释放能量。

 8、OLED发光。

 9、光的颜色取决于发射层有机物分子的类型。生产商会在同一片OLED上放置几种有机薄膜,这样就能构成彩色显示器。

 10、光的亮度或强度取决于施加电流的大小。电流越大,光的亮度就越高。

  四、OLED的分类

 以下是几种OLED:被动矩阵OLED、 主动矩阵OLED、透明OLED、顶部发光OLED、可折叠OLED、白光OLED等。

 每一种OLED都有其独特的用途。接下来,我们会逐一讨论这几种OLED。首先是被动矩阵和主动矩阵OLED。

       被动矩阵OLED(PMOLED)

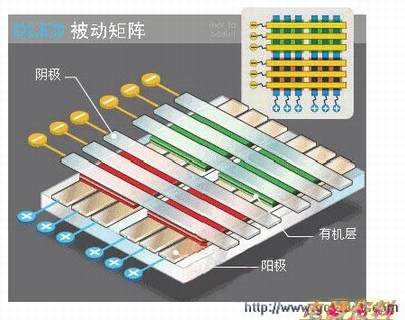

被动矩阵OLED结构
被动矩阵OLED结构

 PMOLED具有阴极带、有机层以及阳极带。阳极带与阴极带相互垂直。阴极与阳极的交叉点形成,也就是发光的部位。外部电路向选取的阴极带与阳极带施加电流,从而决定哪些像素发光,哪些不发光。此外,每个像素的亮度与施加电流的大小成正比。

 PMOLED易于制造,但其耗电量大于其他类型的OLED,这主要是因为它需要外部电路的缘故。 PMOLED用来显示文本和图标时效率最高,适于制作小屏幕(对角线2-3英寸),例如人们在移动电话、掌上型电脑 以及播放器上经常能见到的那种。即便存在一个外部电路,被动矩阵OLED的耗电量还是要小于这些设备当前采用的LCD。

 主动矩阵OLED(AMOLED)

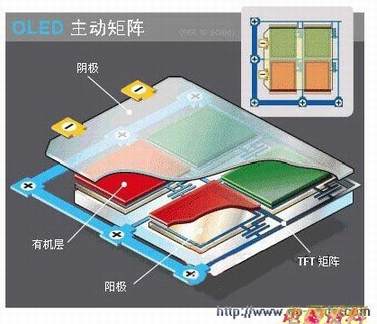

主动矩阵OLED结构

主动矩阵OLED结构
