摄/录像机视频信号色度降频电路

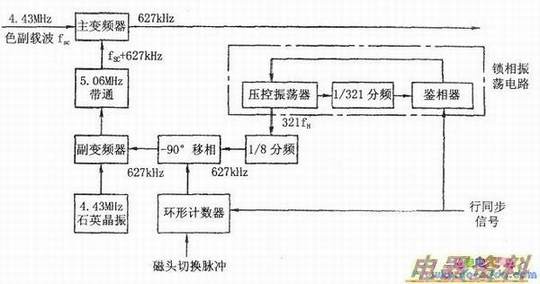

　摄/录像机视频信号色度降频是色度信号记录系统中最重要的处理电路，它把4.43M的色度副载波信号变换为(40+1/8)fH(约627kHz)的色度降频信号，同时，VHS方式家用录像机取消了磁迹间的保护带，实现了高密度记录，为了消除相邻磁迹色度信号的串扰，把A磁头记录的磁迹保持不变，B磁头记录的磁迹逐行移相-90°。下面就以VHS方式家用摄/录像机为例介绍它的工作原理，电路框图如下图所示。

　色度降频电路由主、副变频器、锁相振荡电路和移相电路组成。

　锁相振荡电路中，压控输出为321 fH(即5.0156 MHz)的信号，经过1/321后，得到fH行频的信号，在鉴相器中与从视频信号中分离出来的行同步信号进行鉴相比较，如果之间有误差，便产生误差去控制压控振荡器的振荡频率，使其输出稳定的321fH信号，这个信号经1/8分频器分频后，得到稳定的(40+1/8)fH信号(约627kHz)，送入移相电路。

　-90°移相电路使锁相振荡器送入的627kHz信号产生相位旋转，在环形计数器、磁头切换脉冲和行同步信号控制下，使-90°移相电路在A磁头记录时，产生相位始终为0°的627kHz信号：在B磁头记录时，输出逐行移相-90。的627kHz信号，即逐行依次输出0°、-90°、-180°、-270°的627kHz信号。

　副变频器用来进行升频变换，输入副变频器的有两路振荡信号：一路是通过自动相位控制电路(APC)产生的与色副载波信号的相位相同的4.43MHz的振荡信号；另一路就是经-90°移相电路产生的627kHz的信号，这两路信号在副变频器中变频，取其和频，输出5.06MHz并且磁迹B具有逐行移相-90°特点的振荡信号送到主变频器中。

　主变频器用来进行降频变换，输入主变频器的也是两路信号：一路是4.43MHz的色度副载波信号；另一路是由副变频器输入的5.06MHz的振荡信号，这两路信号在主变频器中变频，取其差频，得到627kHz的降频色度信号。降频色度信号仍然具有磁迹B逐行移相-90°的特点。
